Beneficii
Aplicații
Pentru medii lichide cu vâscozitate redusă, care nu cristalizează și nu atacă aliajele de cupru. Pentru măsurarea combinată a presiunii și temperaturii în instalații de încălzire și cazane de încălzire.
Descriere

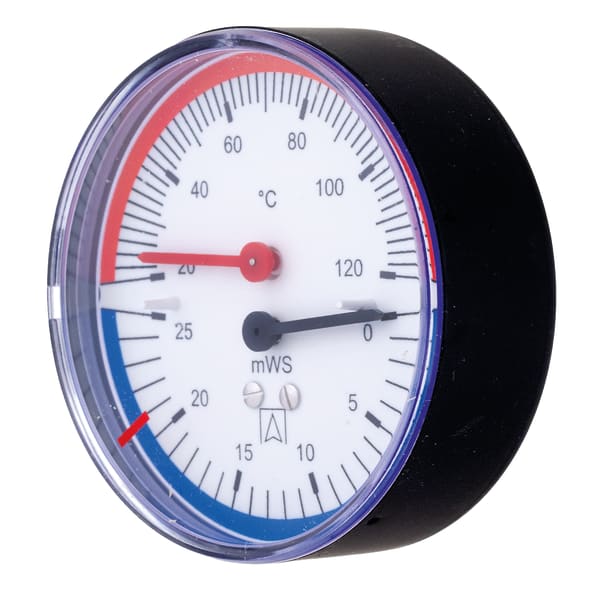

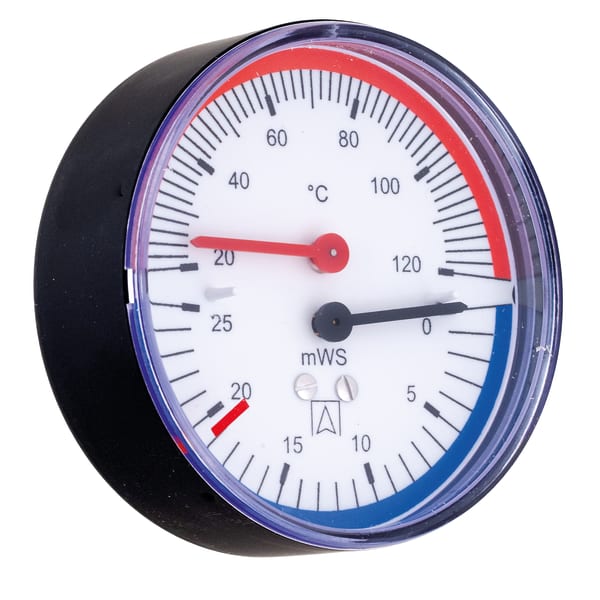

Termometrul-manometru combinat (termo-hidrometrul) este echipat cu un sistem de măsurare cu tub Bourdon pentru măsurarea presiunii și un sistem de măsurare bimetalic pentru măsurarea simultană a temperaturii.
Ambele valori sunt măsurate și afișate de un singur instrument de măsură.
Un robinet de montaj cu închidere automată permite înlocuirea facilă a instrumentului de măsură fără a fi necesară golirea instalației.
Este disponibil opțional un adaptor M18×1 la G¼ dacă termometrul-manometru combinat trebuie montat într-un buzunar de imersie existent cu filet interior M18×1.
| Date tehnice | |
|---|---|
| Tip | D2 |
| Dimensiune nominală | 80 mm |
| Clasă de precizie – presiune (EN 837-1/6) | 2,5 |
| Domeniu de măsurare – presiune | 0/6 mCA |
| Domeniu de măsurare – temperatură | 20/120 °C |
| Domeniu de aplicare – presiune – sarcină statică | ¾ din valoarea de scară completă |
| Domeniu de aplicare – presiune – sarcină dinamică | ⅔ din valoarea de scară completă |
| Domeniu de aplicare – presiune – pe termen scurt | Valoarea de scară completă |
| Domeniu de aplicare – temperatură | Valoarea de scară completă |
| Interval temperatură de funcționare – mediu | max. 120 °C |
| Interval temperatură de funcționare – ambient | -20/+60 °C |
| Performanță termică – presiune – temperatură în creștere | aprox. ±0,4 %/10 K din valoarea de scară completă |
| Performanță termică – presiune – temperatură în scădere | aprox. ±0,4 %/10 K din valoarea de scară completă |
| Grad de protecție | IP 32 (EN 60529) |
| Execuție standard | |

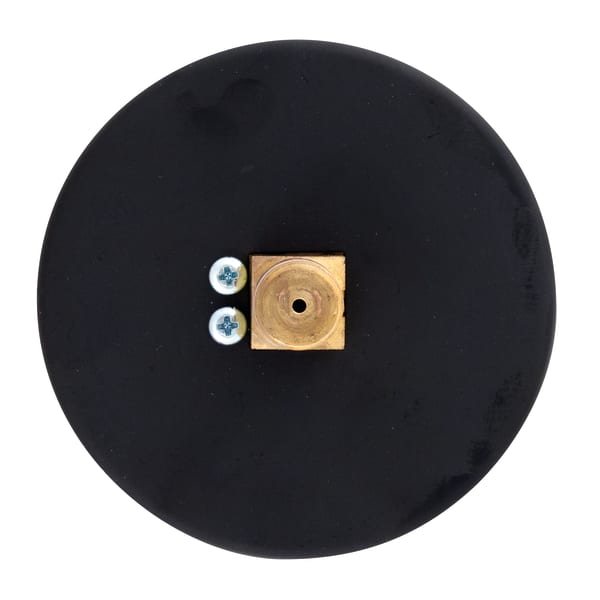

| Racord | G¼B, alamă, racord spate centru, cu robinet de montaj G¼ la R½ |
| Element de măsurare – presiune | Tub Bourdon, aliaj de cupru |
| Element de măsurare – temperatură | Spirală bimetal |
| Cadran | Plastic, alb; scală neagră cu arcuri circulare roșu/albastru |
| Indicator – presiune | Plastic, negru |
| Indicator – temperatură | Plastic, roșu |
| Carcasă | Tablă oțel, negru |
| Fereastră | Plastic, clipsat, cu marcaj roșu reglabil |
