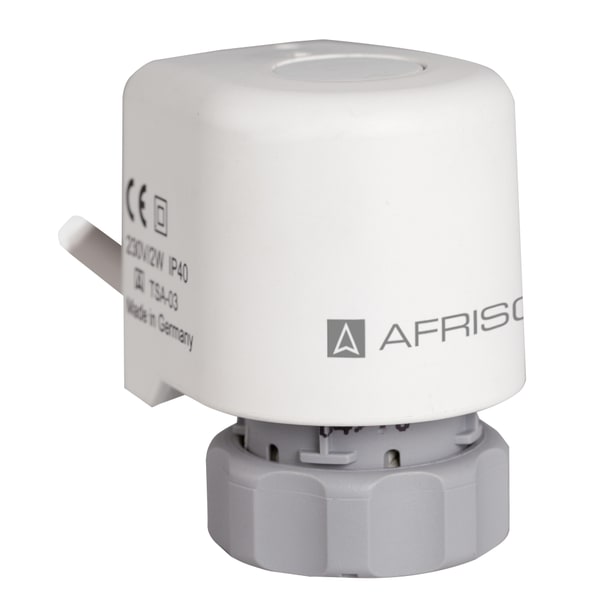

Actuator termic TSA 03 | 78871
Avantaje
- Indicator de cursă, prin tija gri de pe capac.
- Cu întrerupător de limitare integrat, pentru pompa distribuitorului.
- Variantă de 24 V sau de 230 V.
- Construcție compactă.
Domeniu de utilizare
Pentru reglarea ventilelor de apă caldă din radiatoare sau din distribuitoarele AFRISO, cum sunt distribuitoarele pentru circuite de încălzire/răcire ProCalida® MC și EF sau distribuitoarele industriale IN. Actuatoarele transformă semnalul electric primit de la termostatele de cameră sau cu ceas într-o cursă a ventilului, reglând temperatura setată prin debitul de agent.
Descriere
Actuator electrotermic cu indicator de poziție, întrerupător de limitare, cablu de conectare și piuliță olandeză, pentru racordarea directă la ventil sau la partea superioară a acestuia. Închis în lipsa tensiunii. TSA 03 permite oprirea pompei prin întrerupătorul de limitare integrat, atunci când toate ventilele sunt închise.
| Parametru | Valoare |
|---|---|
| Cod produs | 78871 |
| Tip | TSA 03 - Actuator NC AC 230V cu microswitch pompa |
| Mod de funcționare | închis în lipsa tensiunii (NÎ) |
| Cursă | > 3,2 mm indicare prin tije pe capac |
| Forță de acționare | 90 N |
| Timp de deschidere | 5 − 6 min |
| Domeniul temperaturii de lucru | |
| Ambiant: | max. 60 °C |
| Tensiune de alimentare | AC 230 V |
| Putere: | 2 W |
| Ieșire de comutare | 1 contact normal deschis, fără potențial |
| Capacitate de comutare | AC/DC 24 V, 6 (2) A AC 230 V, 6 (0,1) A |
| Racord | piuliță olandeză M30 x 1,5 mm |
| Cotă de închidere | 10,8 mm |
| Lungime cablu | 1 m |
| Carcasă | plastic |
| l x Î x A: | 39 x 57 x 52 mm |
| Grad de protecție: | IP 40 (EN 60529) |
