| Descriere produs |
| Produs |

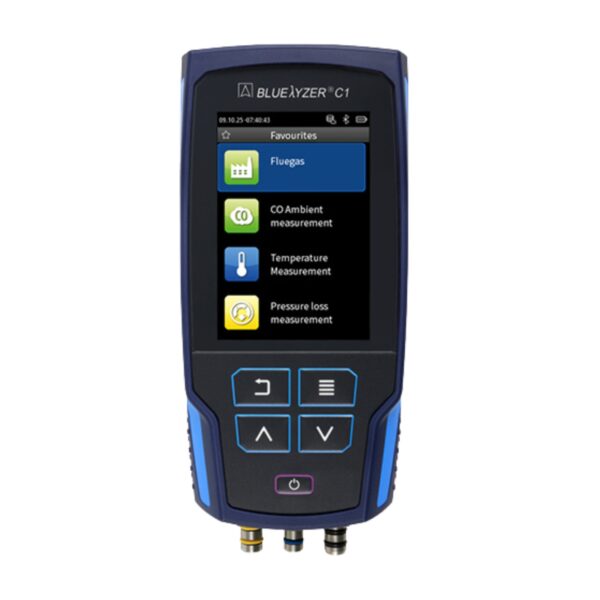

Analizor de gaze arse AFRISO BLUELYZER® C1 |
| Utilizare |
Analiză profesională a gazelor arse pentru instalații de ardere de mici dimensiuni, cazane de joasă temperatură, cazane în condensare și centrale termice pe gaz. |
| Interfață imprimantă |
Infraroșu și Bluetooth® |
| Bluetooth |
Bluetooth® Smart / Bluetooth® Low Energy |
| Operare |
Meniuri intuitive, codificate prin culori, pentru programe de măsurare și configurare. |
| Mărimi măsurate și calculate |
| Tgas |
Temperatura gazelor arse – °C, °F |
| Tluft |
Temperatura aerului – °C, °F |
| O₂ |
Conținut de oxigen – Vol.-% |
| CO |
Conținut de monoxid de carbon – ppm, mg/m³, mg/kWh, mg/MJ, Vol.-% |
| NO |
Conținut de monoxid de azot (opțional) – ppm, mg/m³, mg/kWh, mg/MJ |
| Tiraj / Presiune |
Măsurare tiraj / presiune (opțional) – Pa, hPa, kPa, mbar, bar, mmH₂O, mmHg, inHg, psi |
| CO₂ |
Dioxid de carbon – Vol.-% |
| COref |
Monoxid de carbon raportat la oxigen – ppm, mg/m³, mg/kWh, mg/MJ |
| Eta |
Randament tehnic al arderii – % |
| Lambda |
Coeficient de exces de aer |
| qA |
Pierderi prin gazele arse – % |
| Punct de rouă |
Punct de rouă specific combustibilului – °C, °F |
| T.Diff |
Diferență de temperatură (TG - TL) – °C, °F |
| NOx |
Oxizi de azot (opțional) – ppm, mg/m³, mg/kWh, mg/MJ |
| NOref |
Monoxid de azot raportat la oxigen (opțional) – ppm, mg/m³, mg/kWh, mg/MJ |
| NOx ref |
Oxizi de azot raportați la oxigen (opțional) – ppm, mg/m³, mg/kWh, mg/MJ |
| Metode de măsurare și senzori |
| Măsurare temperatură |
Termocuplu NiCr-Ni, tip K |
| Măsurare O₂ |
Celulă electrochimică |
| Măsurare CO |
Celulă electrochimică |
| Măsurare NO |
Celulă electrochimică, opțional |
| Măsurare presiune / tiraj |
Senzor piezorezistiv cu compensare internă a temperaturii, opțional |
| Durată măsurare |
Măsurători stabile pe termen scurt de maximum 60 minute, urmate de o nouă fază de calibrare cu aer ambiental. |
| Analiză gaze arse |
Gazele sunt transportate către senzori prin separator extern de apă, filtru de particule și pompă de prelevare. |
| Calibrare senzori |
La pornirea aparatului și inițierea unui program de analiză are loc calibrarea; la pornire la rece poate dura până la 30 secunde. |
| Prelevare gaze arse |
Prin sondă pentru măsurare într-un singur punct sau sondă multipunct. |
| Date tehnice generale |
| Dimensiuni carcasă cu husă de protecție (H × L × A) |
178 × 78 × 45 mm |
| Greutate |
Aprox. 370 g, în funcție de configurația senzorilor |
| Material carcasă |
2K ABS + PC / TPE |
| Grad de protecție |
IP42 conform EN 60529 |
| Afișaj |
Display color de înaltă rezoluție, 3,5" |
| Acumulator |
Litiu-ion, 3,6 V / 4.800 mAh |
| Alimentare la rețea |
Adaptor USB |
| Memorie |
10.000 măsurători |
| Imprimantă compatibilă |
Imprimantă termică externă EUROprinter |
| Comunicație și conectivitate |
| Interfețe de comunicație |
Interfață pentru imprimantă prin infraroșu sau Bluetooth®, Bluetooth® Smart, QR Code și USB-C |
| Clasă Bluetooth |
Clasa 2 |
| Specificație Bluetooth |
Bluetooth 5.4 |
| Bandă de frecvență |
2,4 GHz |
| Putere de transmisie |
Max. +9 dBm |
| Rază de acțiune |
Până la 10 m în interior și până la 50 m în spațiu deschis; raza reală depinde de mediul de utilizare și de obstacole. |
| Certificare Bluetooth |
Certificat pentru țările UE și EFTA indicate de producător. |
| Condiții de utilizare |
| Temperatură ambientală de utilizare |
0 … 40 °C |
| Temperatură mediu |
0 … 40 °C |
| Temperatură de depozitare |
-20 … 50 °C |
| Presiune atmosferică de utilizare |
750 … 1100 hPa |
| Umiditate ambientală |
20% RH … 80% RH |
| Măsurare temperatură gaze arse T1 și T2 |
| Domeniu de măsurare |
0 … 1.150 °C |
| Abatere maximă |
±1 °C + 1 digit între 0 și 300 °C; ±1,0% din valoarea măsurată peste 300 °C |
| Rezoluție |
0,1 °C |
| Senzor |
Termocuplu NiCr-Ni, tip K |
| Temperatura aerului de combustie |
| Domeniu de măsurare |
-20 … 200 °C |
| Abatere maximă |
±3 °C + 1 digit între -20 și 0 °C; ±1 °C + 1 digit între 0 și 200 °C |
| Rezoluție |
0,1 °C |
| Senzor |
Termocuplu NiCr-Ni, tip K |
| Măsurare tiraj / presiune – opțional |
| Domeniu de măsurare |
±70 hPa pentru tiraj / ±150 hPa pentru presiune diferențială |
| Abatere maximă |
±2 Pa + 1 digit sub 2,00 hPa; ±1% din valoarea măsurată peste 2,00 hPa |
| Rezoluție |
±0,01 hPa |
| Senzor |
Senzor semiconductor |
| Măsurare Pitot – opțional |
| Domeniu de măsurare |
0,5 – 70 m/s |
| Abatere maximă |
±0,8 m/s |
| Rezoluție |
0,1 m/s |
| Senzor |
Senzor semiconductor |
| Măsurare O₂ |
| Domeniu de măsurare |
0 … 21,0 Vol.-% |
| Abatere maximă |
±0,2 Vol.-% |
| Rezoluție |
0,1 Vol.-% |
| Senzor |
Celulă electrochimică |
| Timp de răspuns T90 |
30 secunde |
| Determinare CO₂ |
| Domeniu de afișare |
0,0 Vol.-% până la CO₂ max., specific combustibilului |
| Abatere maximă |
±0,2 Vol.-% |
| Rezoluție |
0,1 Vol.-% |
| Determinare |
Calculată din valoarea măsurată O₂ |
| Timp de răspuns T90 |
30 secunde |
| Măsurare CO |
| Domeniu de măsurare |
0 … 2.000 ppm nominal / până la 6.000 ppm maxim |
| Precizie |
5 ppm până la 50 ppm; 5% din valoarea măsurată peste 50 ppm |
| Rezoluție |
1 ppm |
| Senzor |
Celulă electrochimică |
| Timp de răspuns T90 |
60 secunde |
| Măsurare NO – opțional |
| Domeniu de măsurare |
0 … 5.000 ppm |
| Precizie |
5 ppm până la 50 ppm; 5% din valoarea măsurată |
| Rezoluție |
1 ppm |
| Senzor |
Celulă electrochimică |
| Timp de răspuns T90 |
60 secunde |
| Măsurare NOlow – opțional |
| Domeniu de măsurare |
0 … 300 ppm |
| Precizie |
2 ppm până la 40 ppm; 2% din valoarea măsurată |
| Rezoluție |
0,1 ppm |
| Senzor |
Celulă electrochimică |
| Timp de răspuns T90 |
60 secunde |
| Măsurare COhigh – opțional |
| Domeniu de măsurare |
0 – 2,0 Vol.-% (= 20.000 ppm) |
| Precizie |
10 ppm; 5% din valoarea măsurată |
| Rezoluție |
0,001 Vol.-% cu senzor CO/H₂; 1 ppm fără senzor CO/H₂ |
| Senzor |
Celulă electrochimică |
| Timp de răspuns T90 |
60 secunde |
| Conexiuni și design |
| Conexiuni temperatură |
Tip K |
| Intrare gaze măsurate |
Ø 8 mm |
| Conexiune tiraj |
Ø 7 mm, opțional |
| Conexiune presiune |
Ø 8 mm, opțional |
| Spate aparat |
Difuzor, diodă IR pentru EUROprinter, magneți și ieșire gaze măsurate |
| Conformitate |
| Conformitate UE |
Conformitatea cu cerințele directivelor UE este confirmată prin marcajul CE aplicat pe carcasa de protecție. |
