Armatură vas de expansiune GAK-ST | 77470
Avantaje
- Instalare rapidă, cu ansamblu premontat și testat la etanșeitate.
- Ușor de întreținut: aerisitorul și vasul de expansiune pot fi înlocuite fără golirea instalației.
Domeniu de utilizare
Pentru racordarea vaselor de expansiune cu membrană de până la 50 l, în instalațiile închise de încălzire conform EN 12828, cu puterea de până la 50 kW.
Descriere

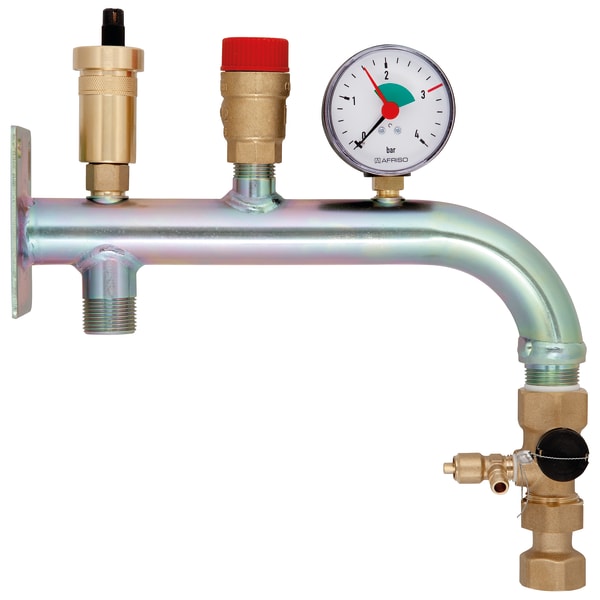

Armătură combinată premontată, alcătuită din: suport din oțel, cu robinet cu capac de siguranță inclus, pentru racordarea vasului de expansiune cu membrană; supapă de siguranță cu aprobare de tip; manometru pentru instalații de încălzire, cu indicator roșu de referință; aerisitor rapid (12 bar), montat prin ventil de montaj cu auto-etanșare.
| Parametru | Valoare |
|---|---|
| Cod produs | 77470 |
| Racorduri | |
| Cazan: | G¾ exterior |
| Vas de expansiune: | G¾ interior |
| Domeniul temperaturii de lucru | |
| Mediu: | max. 120 °C |
| Dimensiuni (cu izolație) | |
| l x Î x A: | 275 x 270 x 70 mm |
| Suport | |
| Material: | oțel zincat |
| Proeminență: | 258 mm |
| Supapă de siguranță cu membrană MS | |
| Intrare x ieșire: | G½ x G¾ |
| Garnitură: | inel de teflon, rotativ |
| Presiune de declanșare: | 3 bar |
| Putere termică: | 50 kW |
| Manometre pentru instalații de încălzire | manometre cu tub Bourdon |
| Rază de acțiune: | 0/4 bar |
| Vizor: | cu ac de referință roșu |
| Diametru: | 63 mm |
| Racord: | G¼ jos |
| Aerisitor rapid cu aqua stop | |
| Intrare: | G⅜ |
| Presiune nominală: | 12 bar |
| Conținutul livrării | set de racordare pentru vase de expansiune GAK accesorii de montaj: șuruburi, șaibe, dibluri robinet cu capac sigilabil (nemontat) |
