Avantaje
- Alarmă optică și acustică, taste de test și de confirmare.
- Ieșire de releu pentru sistemele de raportare a evenimentelor.
- Logistică simplificată: de exemplu, informarea la timp despre butelii golite.
Domeniu de utilizare
De exemplu, pentru monitorizarea presiunii din recipientele cu gaz: panouri de reglare, baterii de butelii sau stații de alimentare.
Descriere

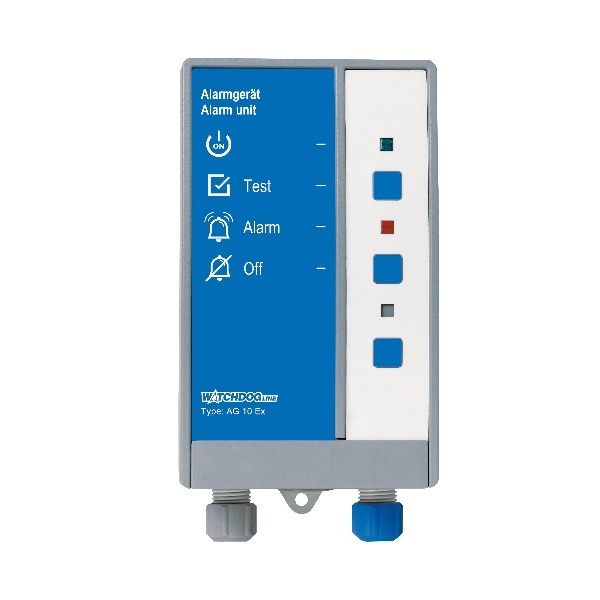

Sistemul este alcătuit din unul sau mai multe contacte de presiune legate în serie, o unitate de control (unitatea de alarmă AG 10 Ex) și, la nevoie, o unitate suplimentară de alarmă. Dacă trebuie monitorizate mai multe contacte, acestea se leagă în serie și sunt supravegheate de o singură unitate; se poate folosi și câte o unitate separată pentru fiecare punct de măsurare. Alarma se declanșează la deschiderea contactului, iar la ieșirea de releu se poate conecta un sistem de raportare a evenimentelor, pentru monitorizare de la distanță.
Semnalul de alarmă este generat de un manometru cu contact electric, pragul de alarmă putând fi reglat între 5 și 95 % din domeniu, de la brațul de contact al manometrului. Un LED verde indică funcționarea normală. La pana de curent aparatul nu declanșează alarma, iar la revenirea tensiunii reia imediat funcționarea; dacă între timp presiunea a scăzut sub limita setată, se declanșează alarma. La alarmă, LED-ul roșu se aprinde și se declanșează semnalul acustic, care poate fi confirmat, LED-ul roșu rămânând aprins. Alarma poate fi configurată și în regim fail-safe, astfel încât să se declanșeze și la pana de curent. Funcționarea corectă poate fi verificată oricând cu tasta de test, care declanșează alarma optică și acustică.
