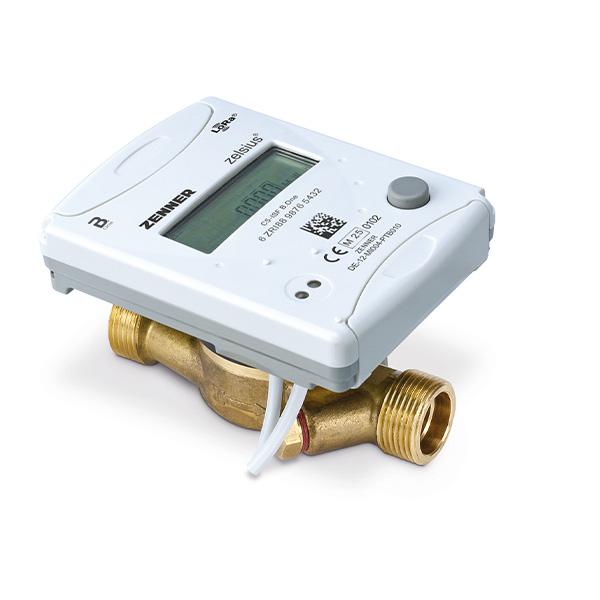

Contor de energie termică ZENNER zelsius C5-ISF B.One
ZENNER Zelsius C5-ISF B.One este un contor compact pentru măsurarea energiei termice de încălzire sau răcire, echipat cu senzor de debit monojet. Produsul combină precizia ridicată, designul compact și opțiunile moderne de comunicație, fiind destinat în special aplicațiilor de contorizare individuală din clădiri alimentate prin sisteme centrale de încălzire.
Contorul poate fi utilizat în clădiri rezidențiale, ansambluri de locuințe, imobile multifamiliale, clădiri comerciale și spații industriale. Datorită înălțimii constructive reduse și versiunii cu unitate de calcul detașabilă, poate fi montat inclusiv în cutii de distribuție sau spații tehnice compacte.
Zelsius C5-ISF B.One este disponibil ca contor de căldură, contor combinat pentru încălzire și răcire sau contor pentru instalații care utilizează amestecuri pe bază de glicol.
Avantaje principale
- măsurarea energiei termice pentru încălzire sau răcire
- disponibil și ca variantă combinată pentru încălzire și răcire
- versiune disponibilă pentru instalații cu glicol
- senzor de debit robust cu principiu de măsurare monojet
- detectarea electronică a rotorului, fără influențarea mecanismului de măsurare
- design compact și înălțime constructivă redusă
- potrivit pentru spații de montaj limitate
- versiune combinată cu unitate de calcul detașabilă
- montaj posibil în poziție orizontală sau verticală
- nu necesită tronsoane drepte înainte sau după contor
- operare simplă prin intermediul unui singur buton
- afișaj electronic optimizat pentru citirea parametrilor de funcționare
- memorarea valorilor lunare pe întreaga durată de funcționare
- stocarea valorilor maxime pentru puterea termică, debit și alți parametri
- interfețe opționale M-Bus, wireless M-Bus și LoRaWAN®
- posibilitatea configurării a până la trei intrări sau ieșiri de impuls
- interfață optică pentru citire, configurare și service
- certificare OMS pentru conectarea la infrastructuri inteligente de măsurare
Senzor de debit monojet
ZENNER Zelsius C5-ISF B.One este echipat cu un senzor de debit monojet de tip ISF. Agentul termic acționează rotorul printr-un singur jet, iar mișcarea acestuia este detectată electronic, fără reacție mecanică asupra sistemului de măsurare.
Detectarea electronică a rotorului contribuie la obținerea unor măsurători precise și stabile. Senzorul este proiectat atât pentru instalații noi, cât și pentru înlocuirea simplă a contoarelor existente la expirarea perioadei de verificare metrologică.
Măsurarea energiei de încălzire și răcire
Contorul determină energia termică pe baza volumului de agent termic care circulă prin instalație și a diferenței dintre temperatura de tur și temperatura de retur.
În funcție de versiunea aleasă, produsul poate măsura energia utilizată pentru încălzire, energia de răcire sau ambele tipuri de energie. Este disponibilă și o variantă pentru instalații care folosesc glicol ca agent termic.
Design compact și montaj flexibil
Datorită înălțimii constructive reduse, contorul poate fi integrat în aproape orice configurație de montaj. Varianta combinată, prevăzută cu unitate de calcul detașabilă, permite instalarea inclusiv în cutii de distribuție de dimensiuni reduse.
Zelsius C5-ISF B.One poate fi montat atât orizontal, cât și vertical. Nu sunt necesare tronsoane drepte de conductă înainte sau după contor, ceea ce simplifică instalarea și reduce spațiul necesar.
Afișaj și operare
Unitatea electronică este prevăzută cu un afișaj clar și cu un singur buton de comandă. Structura meniului permite consultarea rapidă a informațiilor relevante despre consum și funcționarea instalației.
- energia termică totală înregistrată
- volumul total al agentului termic
- temperatura de tur
- temperatura de retur
- diferența de temperatură
- debitul curent
- puterea termică
- valorile lunare memorate
- valorile maxime înregistrate
- parametrii și mesajele de funcționare
Memorarea valorilor
Contorul memorează valorile lunare pe întreaga durată de funcționare. De asemenea, permite stocarea extinsă a valorilor maxime, precum puterea termică, debitul și alți parametri importanți ai instalației.
Aceste informații pot fi utilizate pentru analiza consumului, verificarea funcționării instalației și identificarea perioadelor cu solicitare termică ridicată.
Comunicare și citire la distanță
ZENNER Zelsius C5-ISF B.One poate fi configurat cu mai multe tehnologii de comunicație, în funcție de infrastructura de citire și de cerințele proiectului.
- M-Bus: pentru integrarea într-o rețea cablată de contoare
- wireless M-Bus: pentru citirea radio mobilă sau staționară
- LoRaWAN®: pentru transmiterea datelor la distanță către platforme IoT
- interfață optică: pentru citire locală, configurare și service
- modul combinat M-Bus și impuls: pentru conectarea la sisteme cablate și transmiterea semnalelor de impuls
Intrări și ieșiri de impuls
Contorul poate fi echipat opțional cu până la trei intrări sau ieșiri programabile de impuls. Acestea permit integrarea altor contoare sau transmiterea unor informații către sisteme externe de monitorizare.
Intrările pot fi utilizate pentru colectarea impulsurilor provenite de la alte echipamente de măsurare, iar ieșirile pot transmite valori proporționale cu energia sau volumul înregistrat.
Aplicații recomandate
- contorizarea individuală a energiei termice
- apartamente și clădiri rezidențiale
- ansambluri de locuințe
- clădiri multifamiliale
- clădiri comerciale și de birouri
- clădiri industriale și spații de afaceri
- instalații cu alimentare centralizată cu energie termică
- sisteme de încălzire și răcire
- instalații care utilizează glicol
- cutii și distribuitoare cu spațiu de montaj redus
- sisteme automate de citire la distanță
- proiecte M-Bus, wireless M-Bus și LoRaWAN®
- sisteme AMR și Smart Metering
Date tehnice
| Parametru |
Valoare |
| Model |
ZENNER Zelsius C5-ISF B.One |
| Tip produs |
Contor compact de energie termică pentru încălzire și răcire |
| Variante disponibile |
Contor de căldură, contor combinat de încălzire/răcire și contor pentru glicol |
| Principiu de măsurare a debitului |
Monojet |
| Tip senzor de debit |
ISF cu detectarea electronică a rotorului |
| Tip registru |
Electronic |
| Material corp |
Alamă |
| Debit permanent qp |
0,6 / 1,5 / 2,5 m³/h |
| Temperatura circuitului de încălzire |
Până la 90°C |
| Poziție de montaj |
Orizontală sau verticală |
| Tronsoane drepte necesare |
Nu sunt necesare tronsoane drepte la intrare sau ieșire |
| Unitate de calcul |
Electronică; detașabilă în versiunea combinată |
| Operare |
Printr-un singur buton |
| Memorie valori lunare |
Pe întreaga durată de funcționare |
| Memorie valori maxime |
Putere termică, debit și alți parametri |
| Tehnologii de comunicație |
M-Bus, wireless M-Bus și LoRaWAN® |
| Interfață locală |
Interfață optică |
| Modul combinat disponibil |
M-Bus și ieșire de impuls |
| Intrări sau ieșiri de impuls |
Până la 3, programabile și opționale |
| Unități afișate |
m³, °C, GJ, kWh și MWh |
| Certificare pentru comunicație inteligentă |
OMS pentru conectarea la gateway-uri de contorizare inteligentă conforme BSI |
Soluție compactă pentru contorizarea energiei termice
ZENNER Zelsius C5-ISF B.One oferă o soluție precisă și flexibilă pentru măsurarea energiei de încălzire și răcire în clădiri cu alimentare termică centralizată.
Designul compact, senzorul monojet robust, montajul orizontal sau vertical și lipsa necesității tronsoanelor drepte facilitează integrarea în instalații noi și existente.
Prin opțiunile de comunicație M-Bus, wireless M-Bus și LoRaWAN®, precum și prin posibilitatea utilizării a trei intrări sau ieșiri programabile, contorul poate fi integrat cu ușurință în sisteme moderne de citire automată și management energetic.
