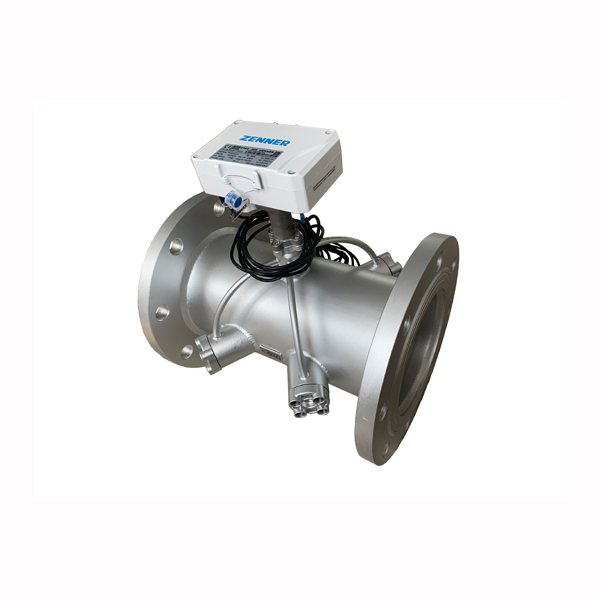

Senzor ultrasonic de debit ZENNER IUF
ZENNER IUF este un senzor ultrasonic de debit destinat înregistrării volumului agentului termic în circuite închise de încălzire sau răcire. Echipamentul este proiectat pentru integrarea cu un calculator de energie termică și cu o pereche de senzori de temperatură, formând astfel un sistem complet pentru măsurarea energiei consumate.
Senzorul utilizează două căi ultrasonice de măsurare, ceea ce permite determinarea precisă și stabilă a debitului, fără componente mecanice mobile în flux. Domeniul de utilizare include atât punctele de măsurare din clădiri, cât și instalațiile de termoficare și rețelele de răcire centralizată.
Gama ZENNER IUF este disponibilă pentru debite permanente de la
qp 15 până la qp 600 m³/h și diametre nominale cuprinse între
DN 50 și DN 300, inclusiv DN 125.
Avantaje principale
- tehnologie ultrasonică fără componente mecanice mobile
- două căi ultrasonice pentru măsurarea precisă a debitului
- potrivit pentru sisteme de încălzire și răcire
- utilizare în circuite închise cu apă ca agent termic
- debite permanente cuprinse între qp 15 și qp 600 m³/h
- diametre nominale disponibile de la DN 50 până la DN 300
- gama include și dimensiunea nominală DN 125
- carcasă de calitate superioară și construcție rezistentă

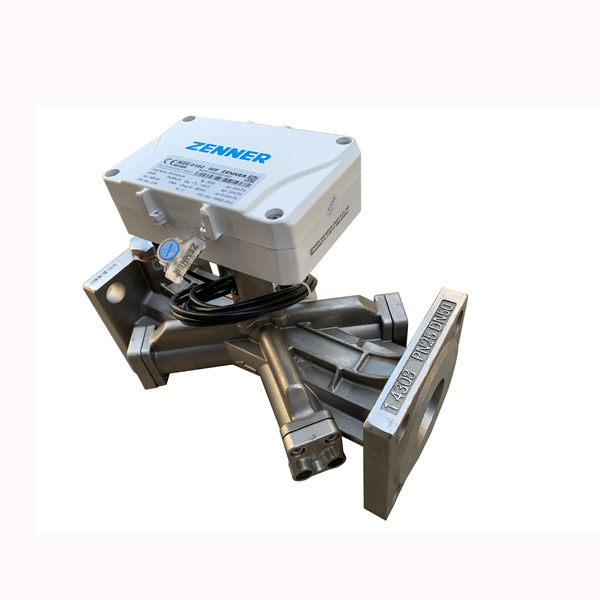

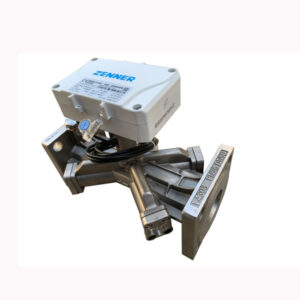

- carcasă din oțel inoxidabil pentru dimensiuni de până la DN 100
- nu necesită tronsoane drepte înainte sau după senzor
- poate fi montat în orice poziție, inclusiv cu unitatea electronică orientată în jos
- transmiterea volumului prin impulsuri convenționale
- interfață opțională VMCP pentru transmiterea datelor extinse
- compatibil cu lungimile constructive ale senzorilor Woltman WP și WS
- permite înlocuirea contoarelor mecanice fără reconstrucția costisitoare a punctului de măsurare
- compatibil cu calculatorul de energie ZENNER multidata WR3
- poate fi utilizat și cu alte calculatoare standard de energie termică
- posibilitate opțională de integrare a unui senzor de temperatură sau presiune
- certificare MID în clasa metrologică 2
- certificare suplimentară pentru aplicații de răcire
Tehnologie ultrasonică cu două căi de măsurare
ZENNER IUF determină debitul agentului termic prin măsurarea timpului de tranzit al semnalelor ultrasonice. Echipamentul utilizează două căi de măsurare, contribuind la obținerea unor valori precise și stabile în diferite condiții de funcționare.
Deoarece principiul de măsurare nu utilizează rotoare sau alte piese mecanice mobile în flux, senzorul nu este afectat de uzura specifică dispozitivelor mecanice. Această construcție contribuie la menținerea preciziei pe termen lung și la reducerea necesităților de întreținere.
Măsurarea energiei de încălzire și răcire
Senzorul IUF înregistrează volumul de apă care circulă prin instalație. Pentru realizarea unei măsurări complete a energiei termice, acesta trebuie utilizat împreună cu un calculator de energie și cu o pereche de senzori de temperatură.
Calculatorul determină energia consumată pe baza volumului măsurat și a diferenței dintre temperatura de tur și temperatura de retur. Sistemul poate fi utilizat atât pentru măsurarea energiei de încălzire, cât și pentru măsurarea energiei de răcire.
Montaj fără tronsoane drepte
Un avantaj important al senzorului ZENNER IUF este faptul că nu necesită tronsoane drepte de conductă înainte sau după punctul de măsurare. Astfel, echipamentul poate fi instalat mai ușor în spații tehnice limitate sau în instalații existente.
Senzorul poate fi montat în orice poziție, inclusiv cu unitatea electronică orientată în jos. Flexibilitatea de montaj simplifică integrarea în conducte orizontale, verticale și în diverse configurații ale instalației.
Înlocuirea senzorilor mecanici Woltman
Lungimile constructive ale senzorului IUF sunt compatibile cu lungimile scurte utilizate de senzorii mecanici de debit Woltman din seriile WP și WS.
Această compatibilitate permite înlocuirea unui senzor mecanic existent cu tehnologia ultrasonică, fără modificări costisitoare ale conductelor sau reconstrucția punctului de măsurare.
Transmiterea datelor
Volumul înregistrat poate fi transmis sub forma impulsurilor convenționale de volum. Opțional, senzorul poate fi echipat cu o interfață de date de tip
VMCP – Volume Meter Cycle Protocol.
Interfața VMCP permite transmiterea unor informații suplimentare către calculatorul de energie sau către sistemul de monitorizare.
- volumul total înregistrat
- debitul curent
- direcția de curgere
- starea dispozitivului
Compatibilitate cu calculatoare de energie
ZENNER IUF poate fi combinat cu calculatorul de energie termică
ZENNER multidata WR3, formând o soluție completă pentru contorizarea energiei în instalații cu debite mari.
Senzorul poate fi utilizat și cu alte calculatoare standard compatibile, în funcție de tipul semnalului de ieșire și de configurația sistemului de măsurare.
Opțiuni pentru senzori suplimentari
Opțional, carcasa senzorului poate fi prevăzută cu un racord filetat de 1/2″, care permite integrarea unui senzor de temperatură sau a unui senzor de presiune.
Această opțiune simplifică realizarea punctului de măsurare și permite colectarea unor informații suplimentare privind parametrii instalației.
Aplicații recomandate
- măsurarea volumului agentului termic
- instalații de încălzire centralizată
- instalații de răcire centralizată
- rețele de termoficare
- rețele de distribuție a agentului de răcire
- puncte termice și centrale termice
- clădiri rezidențiale și comerciale
- clădiri industriale și administrative
- sisteme de contorizare a energiei termice
- înlocuirea senzorilor mecanici Woltman WP și WS
- instalații în care spațiul de montaj este limitat
- aplicații cu debite mari, de până la qp 600 m³/h
Date tehnice
| Parametru |
Valoare |
| Model |
ZENNER IUF |
| Tip produs |
Senzor ultrasonic de debit |
| Aplicație |
Măsurarea energiei de încălzire sau răcire |
| Fluid măsurat |
Apă utilizată ca agent termic în circuite închise |
| Principiu de măsurare |
Ultrasonic |
| Număr căi de măsurare |
2 căi ultrasonice |
| Debit permanent qp |
15–600 m³/h |
| Diametre nominale |
DN 50–DN 300, inclusiv DN 125 |
| Material carcasă |
Oțel inoxidabil pentru dimensiuni de până la DN 100 |
| Poziție de montaj |
Orice poziție, inclusiv cu unitatea electronică orientată în jos |
| Tronsoane drepte necesare |
Nu sunt necesare tronsoane drepte la intrare sau ieșire |
| Ieșire standard |
Impulsuri convenționale de volum |
| Interfață opțională |
VMCP – Volume Meter Cycle Protocol |
| Date disponibile prin VMCP |
Volum, debit, direcția de curgere și starea dispozitivului |
| Calculator compatibil |
ZENNER multidata WR3 sau alte calculatoare standard de energie |
| Compatibilitate constructivă |
Senzori de debit Woltman WP și WS cu lungimi echivalente |
| Racord opțional pentru senzori |
Filet 1/2″ pentru senzor de temperatură sau presiune |
| Clasă metrologică |
Clasa 2 |
| Certificat MID |
DE-19-MI004-PTB031 |
| Certificare pentru aplicații de răcire |
DE-20-M-PTB-0012 |
| Componente necesare pentru măsurarea energiei |
Calculator de energie și pereche de senzori de temperatură |
Soluție ultrasonică pentru instalații cu debite mari
ZENNER IUF oferă o soluție modernă pentru măsurarea debitului în instalații de încălzire și răcire, combinând tehnologia ultrasonică, două căi de măsurare și o gamă extinsă de dimensiuni nominale.
Montajul în orice poziție, eliminarea necesității tronsoanelor drepte și compatibilitatea cu senzorii Woltman existenți permit integrarea ușoară atât în proiecte noi, cât și în lucrări de modernizare a punctelor de măsurare.
