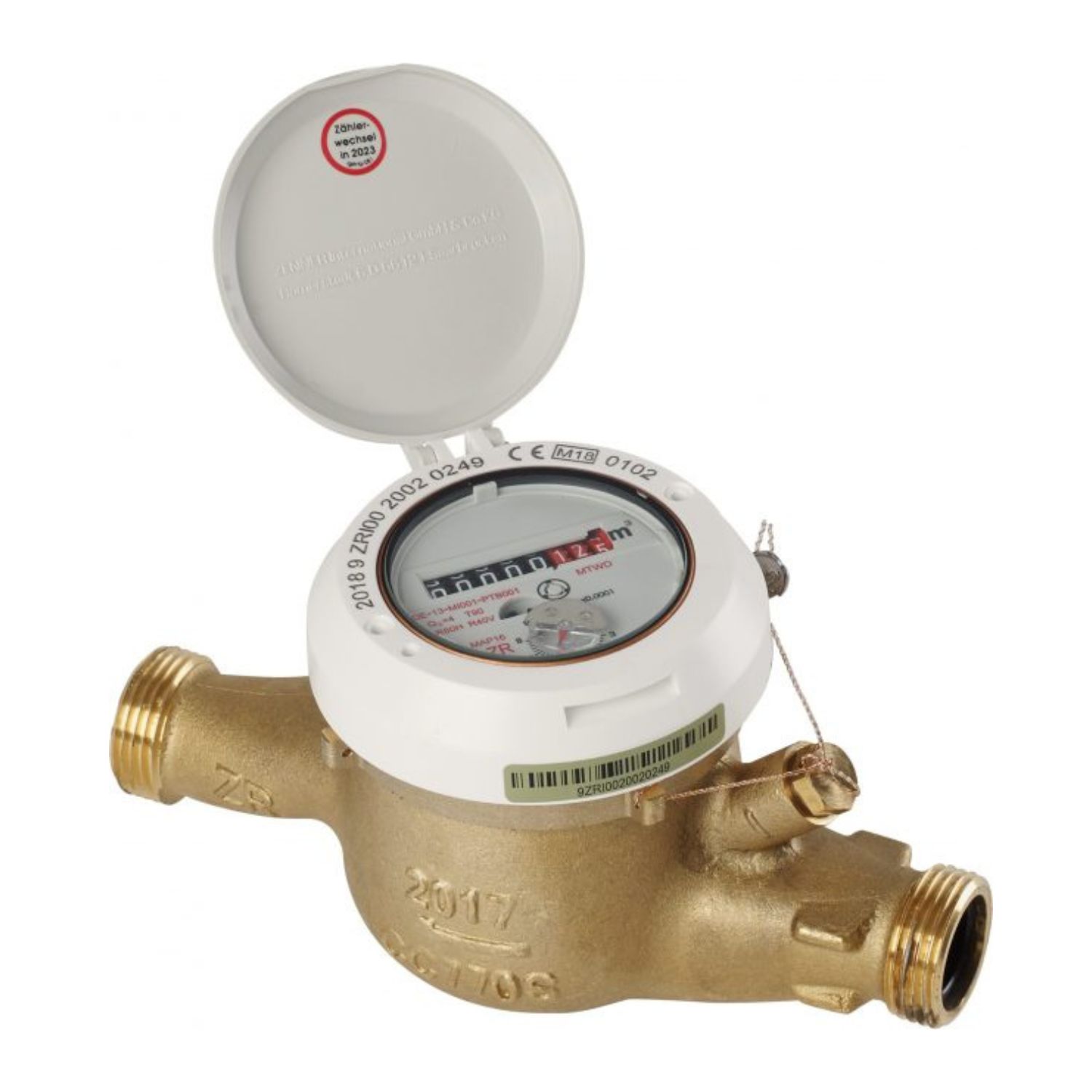

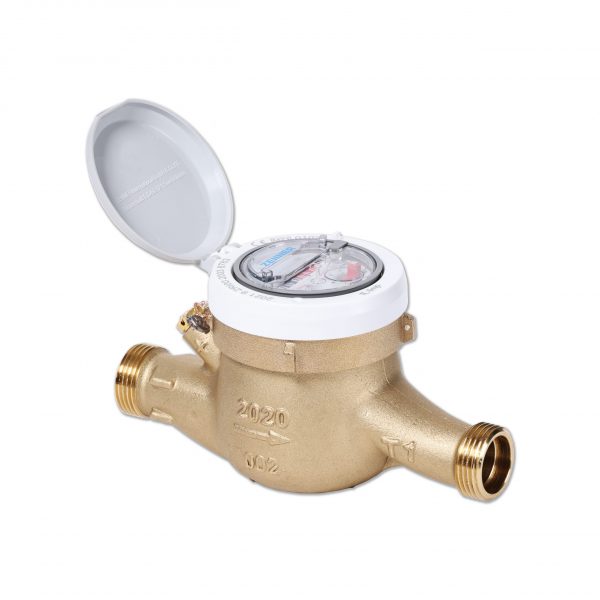

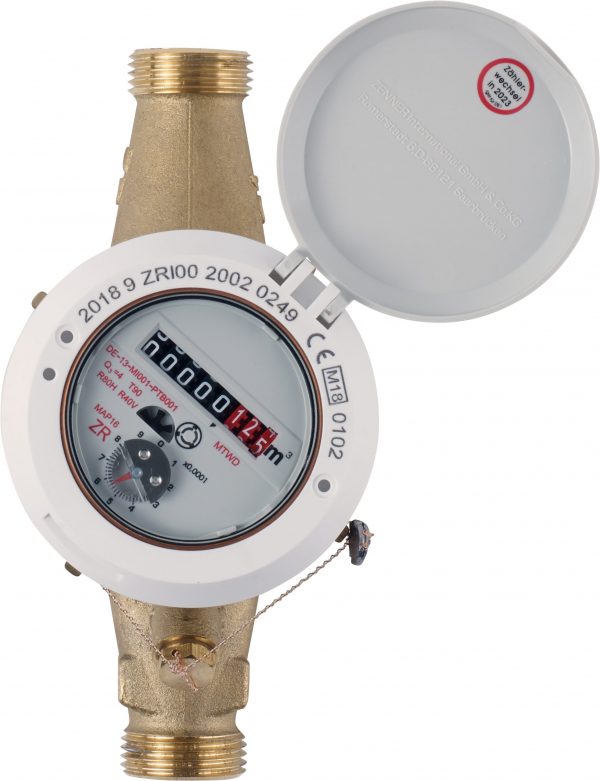

Contor de apă caldă ZENNER MTWD-M-CC / MTWD-N
ZENNER MTWD-M-CC / MTWD-N este un contor de apă caldă multi-jet, cu cadran uscat, proiectat pentru măsurarea precisă a consumului de apă caldă curată în aplicații rezidențiale, comerciale sau tehnice. Datorită materialelor speciale utilizate în construcție, contorul oferă rezultate fiabile chiar și la temperaturi ridicate, de până la 90°C.
Modelul MTWD este recomandat pentru instalații unde este necesară o contorizare sigură, durabilă și ușor de citit. Varianta MTWD-M-CC este echipată cu registru din sticlă/cupru, etanș, cu protecție IP68, în timp ce varianta MTWD-N este disponibilă cu registru cu 8 cifre și ieșire impuls standard.
Avantaje principale
- Contor de apă caldă multi-jet, cu cadran uscat
- Potrivit pentru apă caldă curată până la 90°C
- Cuplaj magnetic protejat pentru funcționare sigură
- Registru din sticlă/cupru, etanș, cu protecție IP68, pentru varianta MTWD-M-CC
- Montaj orizontal sau vertical
- Disponibil, la cerere, și în variante pentru conducte ascendente sau descendente
- Registru rotativ la 355° pentru citire facilă
- Corp din alamă, conform cerințelor pentru apă potabilă
- Presiune maximă de lucru MAP 16
- Aprobat conform standardului MID
Opțiuni pentru citire la distanță
ZENNER MTWD-M-CC este prevăzut cu registru cu 8 cifre și disc modulator, ceea ce permite scanarea electronică fără influență asupra mecanismului de măsurare. Această configurație permite integrarea contorului în sisteme moderne de citire la distanță și administrare inteligentă a consumului.
- Compatibil cu modul radio EDC LPWAN pentru LoRaWAN®
- Compatibil cu modul radio EDC wireless M-Bus, conform DIN EN 13757-4
- Compatibil cu modul combinat EDC M-Bus/impuls
- Varianta MTWD-N poate fi echipată ulterior cu impulsator
- Valoare standard impuls: 1 l/impuls
- Valoare opțională impuls: 10 l/impuls
Aplicații recomandate
Contorul ZENNER MTWD-M-CC / MTWD-N este recomandat pentru măsurarea consumului de apă caldă potabilă sau apă de serviciu curată în clădiri rezidențiale, spații comerciale, instalații tehnice și sisteme de distribuție. Este potrivit pentru proiecte unde sunt necesare precizie, rezistență la temperaturi ridicate și posibilitatea de integrare în soluții de citire la distanță.
Specificații tehnice
- Principiu de măsurare: multi-jet
- Tip registru: cadran uscat
- Protecție registru: IP68 pentru varianta sticlă/cupru (Copper Can)
- Material corp: alamă
- Diametre nominale: DN 15 / DN 20 / DN 25 / DN 32 / DN 40
- Racorduri: 1/2", 3/4", 1", 1 1/4", 1 1/2", 2"
- Debit nominal: Q3 = 2,5 / 4 / 6 / 10 / 16 / 25
- Lungimi disponibile fără conectori: 165 mm, 170 mm, 190 mm, 260 mm, 300 mm
- Clasă metrologică maximă orizontal: R80
- Clasă metrologică maximă vertical: R40
- Temperatură de lucru: apă caldă până la 90°C
- Presiune maximă de lucru: MAP 16
- Tehnologii de comunicare: LoRaWAN®, wireless M-Bus, M-Bus, impuls electronic, impuls Reed
- Opțiuni suplimentare: Copper Can IP68, disc modulator pentru senzori inductivi
- Unitate de afișare: metri cubi (m³)
Soluție durabilă pentru contorizarea apei calde
Prin tehnologia multi-jet, registrul protejat IP68 și compatibilitatea cu module moderne de comunicare, ZENNER MTWD-M-CC / MTWD-N reprezintă o soluție eficientă pentru contorizarea apei calde. Contorul oferă fiabilitate, rezistență la temperaturi ridicate și flexibilitate pentru integrarea în sisteme moderne de monitorizare a consumului.
