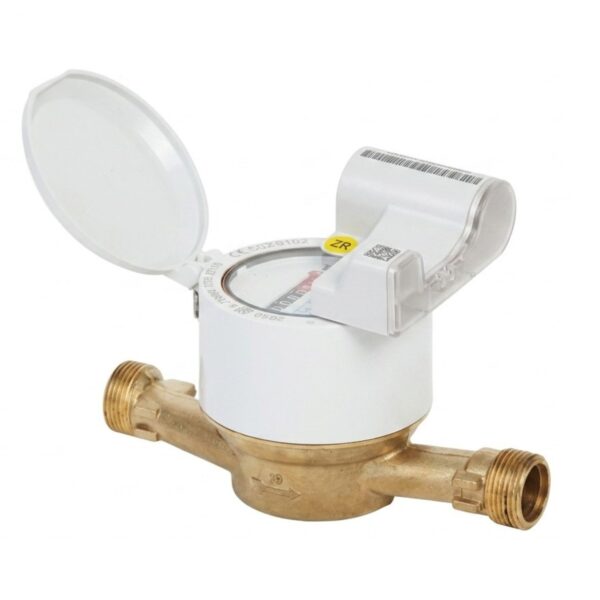

Contor de apă rece monojet ETKDE-CC cu modul EDC radio W-Mbus / Lora
Documentație tehnică
7 documente · PDF
Documentația completă pentru Contor de apă rece monojet ETKDE-CC cu modul EDC radio W-Mbus / Lora. Fișierele se deschid sau se descarcă direct, în format PDF.
Fișe tehnice și cataloage
Instrucțiuni de montaj și utilizare
Declarații de conformitate
Avize sanitare și potabilitate
Documentele sunt furnizate de producător și pot fi actualizate fără notificare prealabilă. Pentru versiunea curentă sau documente suplimentare, contactați echipa AFRISO.

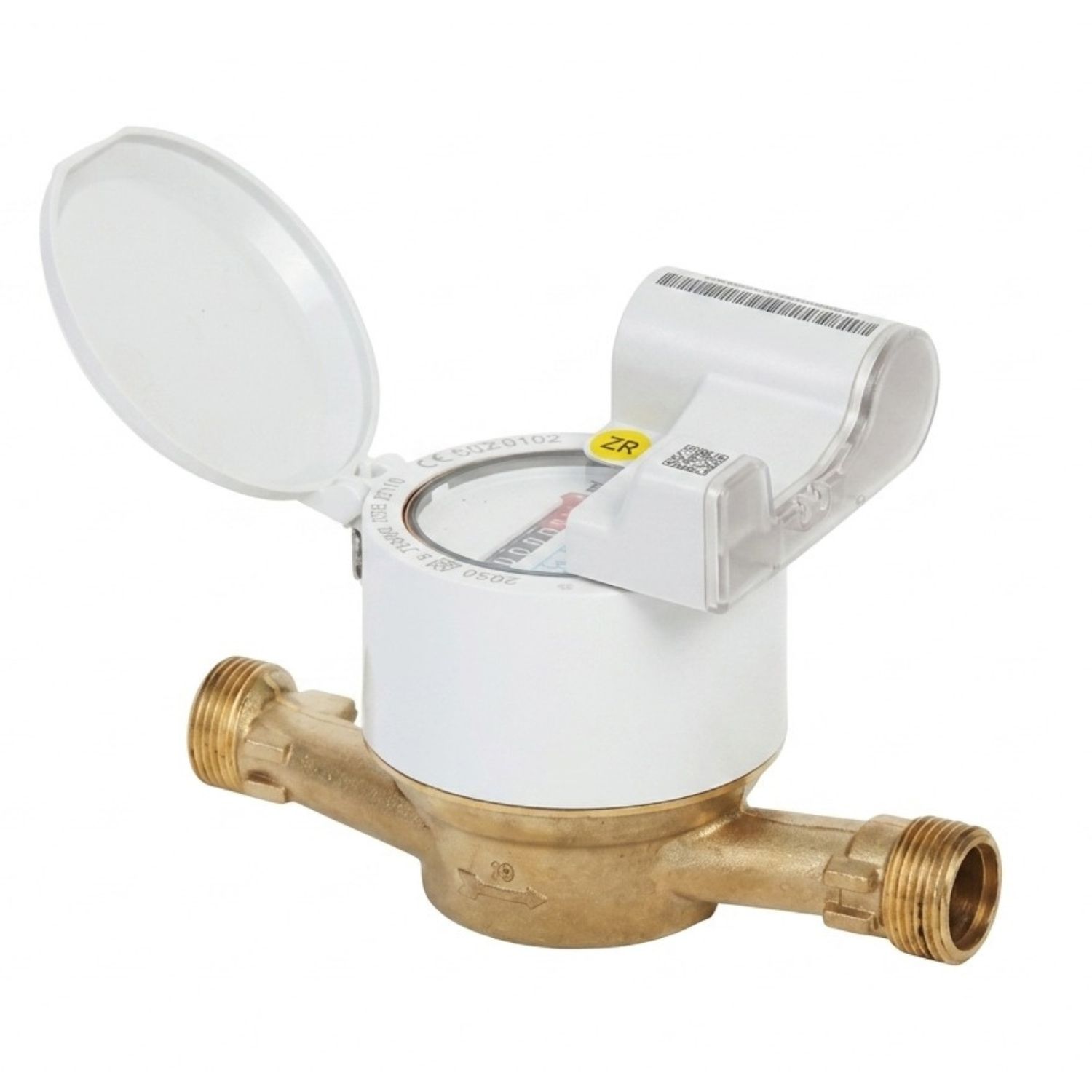

Contor de apă ZENNER ETKDE-CC
ZENNER ETKDE-CC este un sistem complet pentru măsurarea și transmiterea automată a consumului de apă rece. Produsul combină un contor de apă monojet ZENNER ETKD-M-CC, prevăzut cu registru Copper Can și disc modulator, cu modulul electronic de comunicație EDC B.One.
Contorul măsoară consumul de apă, iar modulul EDC B.One detectează electronic mișcarea discului modulator și transmite datele către sisteme de citire la distanță prin LoRaWAN® sau wireless M-Bus, în funcție de configurația aleasă.
Datorită designului compact, registrului etanș cu protecție IP68 și funcțiilor inteligente de monitorizare, ETKDE-CC este potrivit pentru contorizarea individuală în locuințe, clădiri rezidențiale, spații comerciale și proiecte moderne de Smart Metering.
Componentele sistemului ETKDE-CC
- contor de apă monojet ZENNER ETKD-M-CC
- registru uscat cu 8 cifre și disc modulator
- registru Copper Can din sticlă și cupru, cu protecție IP68
- modul electronic de comunicație ZENNER EDC B.One
- interfață radio LoRaWAN® sau wireless M-Bus
- baterie integrată pentru alimentarea modulului
- sistem electronic pentru colectarea și transmiterea automată a datelor
Avantaje principale
- sistem complet pentru măsurarea și citirea la distanță a consumului de apă
- principiu de măsurare monojet
- design compact, potrivit pentru spații de instalare limitate
- registru uscat cu 8 cifre, separat de apa măsurată
- registru Copper Can etanș, cu protecție IP68
- cuplaj magnetic protejat
- disc modulator pentru scanare electronică fără contact
- comunicare prin LoRaWAN® sau wireless M-Bus
- colectare sigură a datelor fără utilizarea contactelor Reed
- recunoașterea automată a direcției de curgere
- detectarea curgerii inverse și a pierderilor de apă
- detectarea opririi contorului și a dimensionării necorespunzătoare
- detectarea demontării modulului și a tentativelor de manipulare
- modul de comunicație alimentat cu baterie
- modul cu protecție IP68
- posibilitate de montare ulterioară fără deteriorarea sigiliului contorului
- interfață optică pentru configurarea modulului
- montaj orizontal sau vertical, inclusiv pe conducte ascendente și descendente
- aprobare conform directivei MID
Contor monojet cu design compact
Componenta de măsurare a sistemului ETKDE-CC este contorul ZENNER ETKD-M-CC, un contor monojet cu cadran uscat și cuplaj magnetic protejat. Apa acționează rotorul printr-un singur jet, iar mișcarea este transmisă către registru fără ca mecanismul de afișare să intre în contact direct cu apa.
Un avantaj important al contorului este construcția sa compactă. Înălțimea redusă facilitează instalarea în spații tehnice înguste, nișe de contorizare, apartamente sau instalații în care spațiul disponibil este limitat.
Contorul poate fi instalat atât orizontal, cât și vertical, fiind compatibil inclusiv cu montajul pe conducte ascendente sau descendente. Registrul poate fi rotit până la 355°, ceea ce permite orientarea afișajului pentru o citire locală mai ușoară.
Registru Copper Can cu protecție IP68
ETKDE-CC este prevăzut cu registru de tip Copper Can, realizat din sticlă și cupru și protejat conform clasei IP68. Construcția etanșă protejează mecanismul de afișare împotriva umezelii, condensului, prafului și pătrunderii apei.
Această configurație contribuie la menținerea lizibilității și la funcționarea fiabilă în condiții dificile, inclusiv în cămine de contorizare, subsoluri sau alte spații cu umiditate ridicată.
Disc modulator pentru citire electronică
Registrul contorului este echipat cu un disc modulator care permite scanarea electronică, fără contact și fără influențarea mecanismului de măsurare. Discul modulator reprezintă interfața dintre contor și modulul EDC B.One.
Modulul detectează impulsurile generate de rotația discului și transformă informațiile mecanice în date digitale care pot fi stocate, analizate și transmise către un sistem de citire la distanță.
Modulul de comunicație EDC B.One
EDC B.One este un modul electronic de tip clip-on, proiectat special pentru contoarele ZENNER prevăzute cu disc modulator. Modulul permite integrarea contorului ETKD-M-CC în sisteme radio LoRaWAN® sau wireless M-Bus.
Citirea impulsurilor se realizează electronic și fără contact, eliminând necesitatea utilizării unui contact Reed. Această metodă permite recunoașterea direcției de curgere și oferă date suplimentare pentru detectarea unor situații anormale în instalație.
Modulul este alimentat de o baterie integrată și are protecție IP68. Acesta poate fi instalat ulterior pe contor fără ruperea sau deteriorarea sigiliului metrologic.
Comunicare radio flexibilă
În funcție de varianta selectată, sistemul ETKDE-CC poate transmite automat datele de consum prin LoRaWAN® sau wireless M-Bus. Tehnologia radio poate fi configurată în funcție de infrastructura de citire utilizată.
- LoRaWAN®: permite transmiterea datelor pe distanțe mari și integrarea în platforme IoT și sisteme centralizate de monitorizare
- wireless M-Bus: permite citirea radio locală, mobilă sau prin receptoare instalate în clădire
- M-Bus și impuls: contorul poate fi echipat alternativ cu un modul combinat pentru rețele cablate și ieșire electronică de impuls
Funcții Smart Metering
Pe lângă transmiterea consumului, modulul EDC B.One pune la dispoziție funcții inteligente pentru monitorizarea contorului și identificarea unor situații care pot indica o defecțiune, o pierdere de apă sau o intervenție neautorizată.
- autoverificarea funcționării modulului
- detectarea tentativelor de manipulare
- detectarea demontării modulului de pe contor
- recunoașterea direcției de curgere
- detectarea curgerii inverse
- detectarea pierderilor continue de apă
- detectarea opririi contorului
- detectarea unui contor supradimensionat
- detectarea unui contor subdimensionat
- detectarea unei posibile avarii sau spargeri a conductei
Aplicații recomandate
- contorizarea individuală a consumului de apă rece
- apartamente și clădiri rezidențiale
- branșamente individuale de apă
- spații comerciale și administrative
- cămine de contorizare și spații cu umiditate ridicată
- măsurarea apei potabile sau a apei de serviciu nepoluate
- sisteme automate de citire la distanță
- rețele LoRaWAN® și wireless M-Bus
- proiecte AMR și Smart Metering
- sisteme digitale de administrare și monitorizare a consumului
Date tehnice – contorul ETKD-M-CC
| Parametru | Valoare |
|---|---|
| Model contor | ZENNER ETKD-M-CC |
| Tip produs | Contor de apă rece cu cadran uscat |
| Principiu de măsurare | Monojet |
| Tip registru | Registru uscat cu 8 cifre și disc modulator |
| Construcție registru | Copper Can din sticlă și cupru |
| Grad de protecție registru | IP68 |
| Cuplaj | Cuplaj magnetic protejat |
| Interfață pentru citire | Disc modulator pentru scanare electronică fără contact |
| Rezoluție disc modulator | Minimum 1 litru/impuls |
| Material corp | Alamă conformă cerințelor pentru utilizarea în instalații de apă potabilă |
| Debit permanent Q3 | 1,6 / 2,5 / 4 m³/h |
| Debit nominal echivalent Qn | Aproximativ 1 / 1,5 / 2,5 m³/h |
| Diametre nominale | DN 15 / DN 20 |
| Dimensiuni nominale | 1/2" / 3/4" |
| Lungimi disponibile fără racorduri | 110 / 115 / 130 / 165 / 170 / 190 mm |
| Clasă metrologică maximă – montaj orizontal | R125 sau R200, în funcție de configurație |
| Clasă metrologică maximă – montaj vertical | R80 |
| Poziție de montaj | Orizontală sau verticală, inclusiv pe conducte ascendente și descendente |
| Rotirea registrului | Până la 355° |
| Fluid măsurat | Apă potabilă rece sau apă de serviciu nepoluată |
| Temperatura maximă a apei | 50°C |
| Presiune maximă de lucru | MAP 16 |
| Unitate de afișare | Metri cubi (m³) |
| Capac de protecție | Inclus standard |
| Certificare | Aprobare conform directivei MID |
Date tehnice – modulul EDC B.One
| Parametru | Valoare |
|---|---|
| Model modul | ZENNER EDC B.One |
| Tip produs | Modul electronic pentru colectarea și transmiterea datelor |
| Tip montaj | Modul clip-on montat pe registrul contorului |
| Compatibilitate | Contoare ZENNER echipate cu disc modulator, inclusiv seria ETKD |
| Principiu de citire | Detectare electronică fără contact a discului modulator |
| Tehnologii radio | LoRaWAN® sau wireless M-Bus |
| Alte opțiuni de comunicare | Modul combinat M-Bus și ieșire electronică de impuls |
| Frecvență radio | 868 MHz pentru variantele radio europene |
| Alimentare | Baterie integrată |
| Grad de protecție | IP68 |
| Interfață de configurare | Interfață optică |
| Colectarea datelor | Electronică, fără utilizarea contactelor Reed |
| Recunoașterea direcției de curgere | Da |
| Detectarea manipulării | Da |
| Detectarea demontării modulului | Da |
| Detectarea curgerii inverse | Da |
| Detectarea pierderilor de apă | Da |
| Detectarea opririi contorului | Da |
| Detectarea supradimensionării | Da |
| Detectarea subdimensionării sau a avariei conductei | Da |
| Montare ulterioară | Posibilă fără deteriorarea sigiliului contorului |
Caracteristicile sistemului complet ETKDE-CC
| Parametru | Valoare |
|---|---|
| Denumire comercială | ZENNER ETKDE-CC |
| Configurație | Contor monojet ETKD-M-CC cu registru Copper Can + modul EDC B.One |
| Aplicație | Măsurarea și transmiterea automată a consumului de apă rece |
| Fluid măsurat | Apă potabilă rece sau apă de serviciu nepoluată |
| Temperatura maximă a apei | 50°C |
| Principiu de măsurare | Monojet |
| Tip citire | Citire locală pe registru și citire automată la distanță |
| Interfață contor–modul | Disc modulator cu scanare electronică fără contact |
| Comunicare | LoRaWAN® sau wireless M-Bus, în funcție de configurație |
| Opțiune cablată | Modul combinat M-Bus și ieșire electronică de impuls |
| Protecție registru | IP68 |
| Protecție modul | IP68 |
| Poziție de montaj | Orizontală sau verticală, inclusiv pe conducte ascendente și descendente |
| Funcții inteligente | Autoverificare, detectarea manipulării, demontării, curgerii inverse, pierderilor, opririi contorului și dimensionării necorespunzătoare |
| Utilizare recomandată | AMR, Smart Metering și monitorizarea digitală a consumului de apă |
Soluție compactă pentru contorizarea inteligentă
ZENNER ETKDE-CC combină precizia și construcția compactă a contorului monojet ETKD-M-CC cu funcțiile moderne de transmitere și monitorizare oferite de modulul EDC B.One.
Registrul Copper Can cu protecție IP68 și modulul de comunicație protejat împotriva pătrunderii apei permit utilizarea sistemului inclusiv în spații cu umiditate ridicată. Citirea electronică fără contact contribuie la colectarea sigură a datelor și permite recunoașterea direcției de curgere.
Prin comunicarea LoRaWAN® sau wireless M-Bus, ETKDE-CC reduce necesitatea citirilor manuale și facilitează integrarea în platforme digitale pentru administrarea consumului. Funcțiile de detectare a pierderilor, curgerii inverse, opririi contorului și tentativelor de manipulare oferă informații suplimentare pentru monitorizarea instalației și identificarea rapidă a unor situații anormale.
