WPD / WPHD este un contor Woltman cu axa turbinei dispuse paralel cu direcția de curgere.
Contorul de apă ZENNER WPD / WPHD de tip Woltman este special conceput pentru detectarea debitului ridicat, cu profil de debit predominant constant. Datorită construcției sale robuste, WPD / WPHD poate acoperi o gamă largă de măsurare și este stabil pe termen lung în ceea ce privește precizia măsurătorilor. Aceasta acoperă aproape toate sarcinile de măsurare în furnizarea și distribuția apei potabile. Carcasa WPD / WPHD a fost optimizată pentru tehnologia de curgere, iar inserția de măsurare a fost reproiectată ca o unitate metrologică înlocuibilă

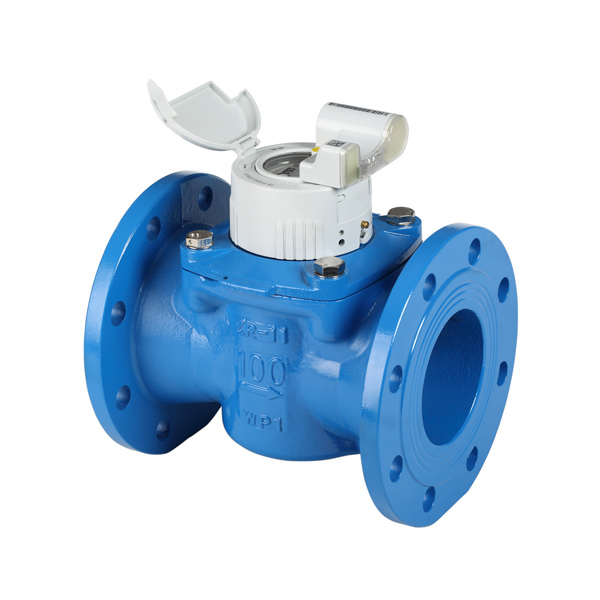

Contor de apă Woltman ZENNER WPD / WPHD
ZENNER WPD / WPHD este un contor de apă tip Woltman, cu axul rotorului dispus paralel cu direcția de curgere, proiectat pentru măsurarea precisă a debitelor mari. Acesta este utilizat în special în distribuția apei potabile, în aplicații industriale și în sisteme unde este necesară o contorizare fiabilă, cu pierdere redusă de presiune și profil de curgere predominant constant.

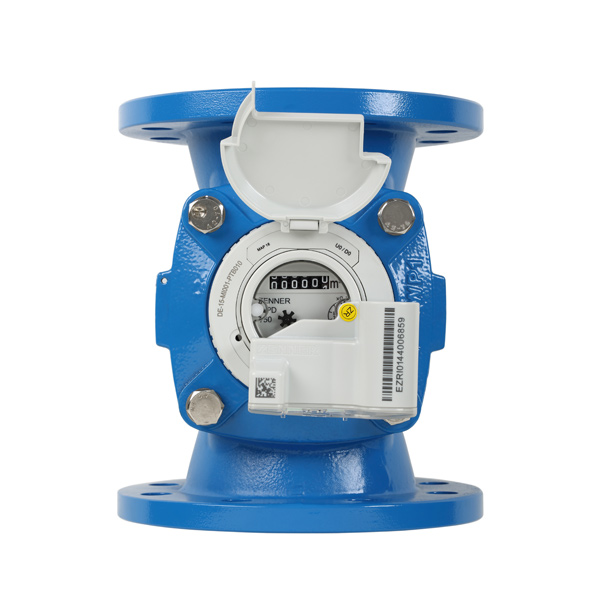

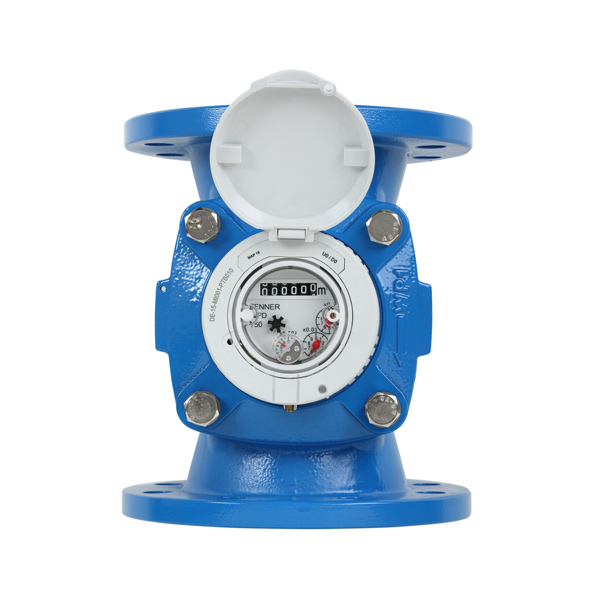

Contorul este echipat cu un registru uscat cu 6 role, etanș, cu protecție IP68, și disc modulator pentru scanare electronică fără influență asupra mecanismului de măsurare. Această configurație permite integrarea facilă în sisteme moderne de citire la distanță, prin tehnologii precum LoRaWAN®, wireless M-Bus, M-Bus sau impuls.
Avantaje principale
- Contor de apă tip Woltman cu ax paralel
- Potrivit pentru măsurarea debitelor mari
- Recomandat pentru distribuția apei potabile și aplicații industriale
- Registru uscat cu 6 role, etanș, cu protecție IP68
- Disc modulator pentru citire electronică fără influență asupra mecanismului
- Unitate metrologică înlocuibilă, conform MID
- Precizie ridicată și fiabilitate chiar și la debite reduse
- Debit de pornire redus și siguranță ridicată la suprasarcină
- Domeniu larg de măsurare și pierdere redusă de presiune
- Stabilitate metrologică durabilă
- Reducerea turbulențelor la intrare
- Nu necesită trasee drepte de intrare sau ieșire (U0/D0)
- Registru rotativ la 355° pentru citire facilă
- Corp din fontă ductilă (GGG)
- Aprobat conform standardului MID și OIML
Opțiuni pentru citire la distanță
ZENNER WPD / WPHD este optim echipat pentru citire la distanță, datorită registrului cu disc modulator și compatibilității cu module EDC. Astfel, datele de consum pot fi colectate rapid și eficient, fără intervenții frecvente la fața locului.
- Compatibil cu modul radio EDC LPWAN pentru LoRaWAN®
- Compatibil cu modul radio EDC wireless M-Bus, frecvență 868 MHz
- Compatibil cu modul combinat EDC M-Bus/impuls
- Poate fi conectat cu impulsator mecanic în paralel
- Compatibil cu sisteme staționare GSM
- Pregătit pentru integrare în sisteme moderne AMR / smart metering
Aplicații recomandate
Contorul ZENNER WPD / WPHD este recomandat pentru măsurarea consumului de apă rece curată, apă potabilă sau apă de serviciu, cu temperatură de până la 50°C. Este potrivit pentru rețele de distribuție, stații tehnice, aplicații industriale, puncte de măsurare cu debit mare și sisteme de utilități unde sunt necesare precizie, rezistență și stabilitate pe termen lung.
Specificații tehnice
- Principiu de măsurare: Woltman cu ax paralel
- Tip registru: cadran uscat cu 6 role
- Clasă de protecție registru: IP68 (Copper Can)
- Material corp: fontă ductilă (GGG)
- Diametre nominale: DN 50 / DN 80 / DN 100 / DN 125 / DN 150 / DN 200 / DN 250 / DN 300 / DN 400 / DN 500
- Debit nominal: Q3 = 25 / 40 / 63 / 100 / 250 / 400 / 630 / 1000 / 1600 / 2500
- Lungimi disponibile fără conectori: 200 mm, 225 mm, 250 mm, 300 mm, 350 mm, 450 mm, 500 mm, 600 mm, 800 mm
- Clasă metrologică maximă orizontal: R200
- Temperatură de lucru: apă rece până la 50°C
- Presiune maximă de lucru: MAP 16, opțional MAP 10
- Poziție de instalare: orizontală sau verticală
- Trasee drepte necesare: U0/D0, fără zone drepte obligatorii de intrare sau ieșire
- Tehnologii de comunicare: LoRaWAN®, wireless M-Bus, M-Bus, M-Bus/impuls, impuls electronic, impuls Reed, GSM
- Unitate de afișare: metri cubi (m³)
Soluție Woltman pentru măsurarea debitelor mari
Prin tehnologia Woltman cu ax paralel, registrul protejat IP68 și compatibilitatea cu soluții moderne de citire la distanță, ZENNER WPD / WPHD reprezintă o soluție eficientă pentru contorizarea apei în aplicații cu debit mare. Contorul oferă precizie, durabilitate și integrare flexibilă în sisteme moderne de monitorizare și administrare a consumului.
