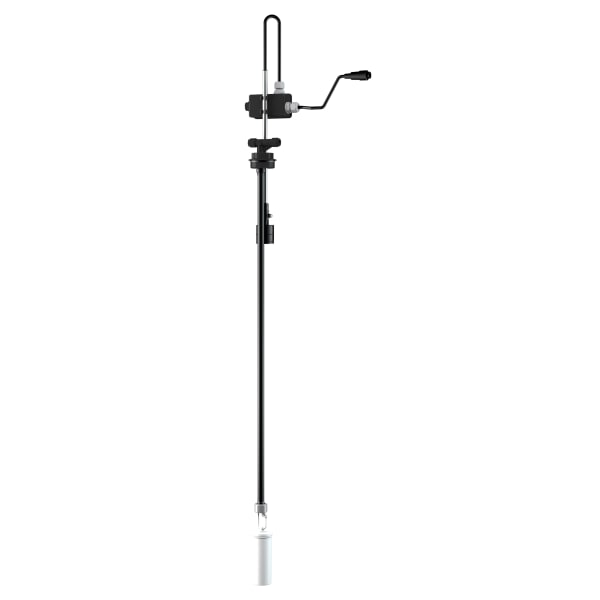

Extensie universală GWG 12 K/1-K-SWS, sistem comunicant | 20824
Extensie pentru fiecare rezervor suplimentar dintr-o baterie comunicantă, în cadrul sistemului universal de extracție cu lanț de senzori de nivel. Include plutitor, doză de cablaj, cablu de legătură și adaptoare.
Beneficii
- Sistem complet de extracție, cu lanț de senzori de nivel integrat
- Înlocuitor universal pentru sistemele de extracție ale bateriilor de rezervoare
- Protecție sigură la supraumplere prin monitorizarea tuturor rezervoarelor
- Senzor de nivel cu manșon metalizat, pentru funcționare permanentă inclusiv cu biocombustibil/biodiesel
- Materiale rezistente la amestecuri de biocombustibil și biodiesel cu max. 30 % FAME
- Green fuels ready: compatibil cu noile combustibili parafinici HVO și GTL
Aplicație

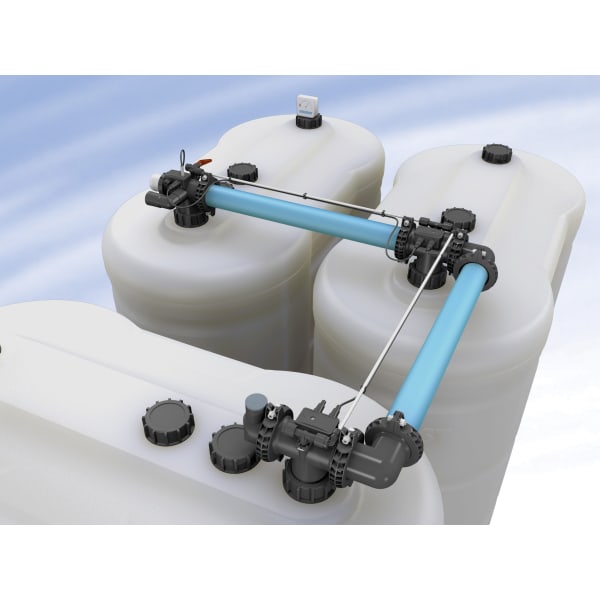

Înlocuiește sistemul de extracție la bateriile de rezervoare ale aproape tuturor producătorilor. În funcție de versiune, este disponibil pentru sisteme comunicante și necomunicante. Se montează o unitate de bază per sistem și câte o extensie pentru fiecare rezervor suplimentar. Lanțul de senzori de nivel este complet integrat.
Compatibil cu: păcură (DIN 51603-1), motorină (EN 590), combustibili lichizi conform DIN SPEC 51603-6 și DIN/TS 51603-8, precum și biocombustibil și biodiesel cu maximum 30 % FAME (EN 14214). Potrivit și pentru combustibilii parafinici HVO sau GTL, ca amestec sau 100 %.
Descriere

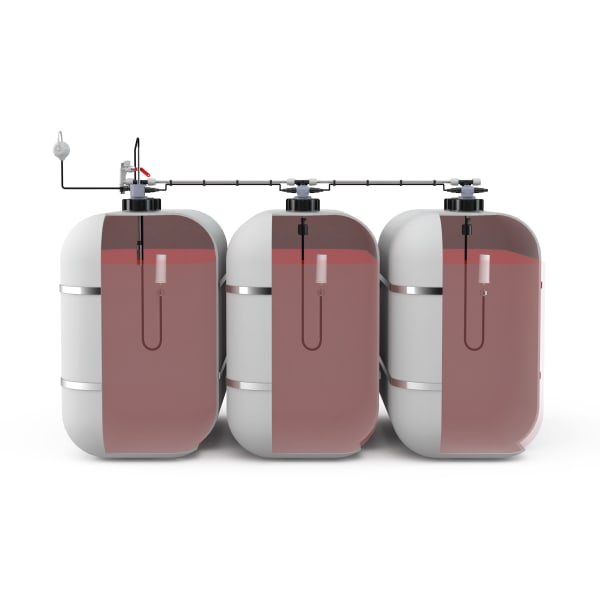

Unitatea de bază, cu senzorul de nivel, se montează în primul rezervor (privit în sensul umplerii). În fiecare rezervor suplimentar al bateriei se montează câte o extensie. Regula se aplică la umplerea obișnuită, pe la partea superioară.

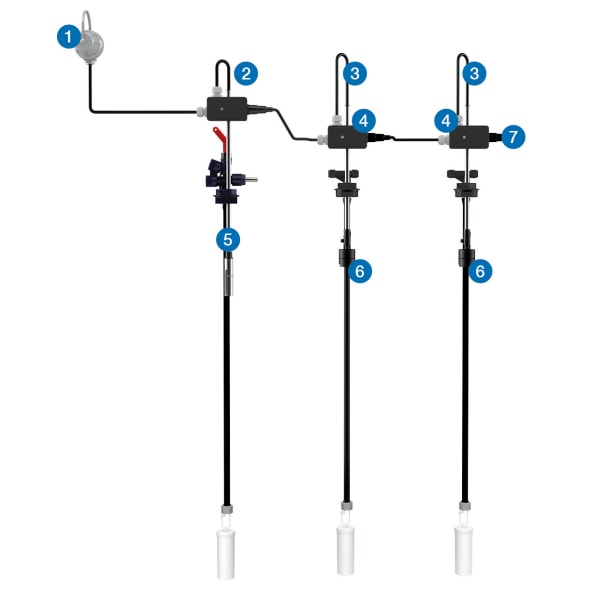

Senzorul de nivel și limitatoarele sunt cablate din fabrică — cablurile trebuie doar conectate. Conectorul livrat împreună cu unitatea de bază se introduce în ultima extensie, închizând astfel circuitul. Cablul de legătură către armătura senzorului de nivel se conectează în doza de conexiuni.
Conductele liniei de extracție se pot racorda la diametru de 8 mm sau 10 mm; țevile de legătură nu sunt incluse. Adaptoarele pentru racordurile rezervoarelor practic ale tuturor producătorilor sunt incluse.
Specificații tehnice
| Parametru | Valoare |
|---|---|
| Înălțime rezervor | până la 200 cm (furtunul de aspirație se poate scurta după necesitate) |
| Racord de proces | G1½ |
| Adaptoare incluse | G2, M60 × 4, S75 × 6, flanșă ⌀ 68 mm |
| Mediu | Păcură EL (DIN 51603-1) cu până la 30 % FAME; motorină (EN 590) cu până la 7 % FAME; biodiesel cu până la 30 % FAME; HVO/GTL până la 100 % |
| Aprobare | Plutitor: DIBt Z-65.17-182 |
Conținut pachet: extracție flotantă, doză de cablaj, plutitor, cablu de legătură, adaptoare pentru racordurile rezervoarelor
