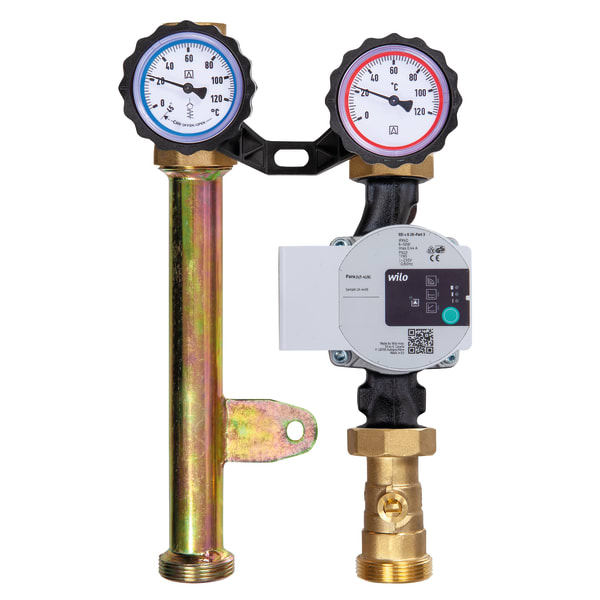

Grup de pompare PrimoTherm K 180-1 | 77819
Avantaje
- Ansamblu premontat, testat la etanșeitate și izolat termic.
- Sistem modular, cu tur pe stânga sau pe dreapta.
- Montaj simplu și rapid.
- Disponibil cu pompă de înaltă eficiență energetică, clasa A.
Domeniu de utilizare
Grup de pompare pentru circuitele de încălzire fără amestec, în special pentru încărcarea rezervoarelor. Face legătura între cazan și rețeaua de conducte.
Descriere
Grup de pompare compact, premontat și testat la etanșeitate, cu toate componentele funcționale necesare, izolație termică mulată (conform reglementărilor germane de economisire a energiei) și consolă de perete. Etichetele adezive cu pictograme permit marcarea ușoară a circuitelor.
Turul este alcătuit din: ventil combinat cu termometru în roata de mână (marcaj roșu, domeniu 0/120 °C); robinet cu bilă sub pompă; racord de sistem G1½ exterior (cazan) și G1 interior (circuit de încălzire). Potrivit pentru pompe DN 25 cu G1½ x 180 mm.
Returul este alcătuit din: ventil combinat cu clapetă de gravitație și termometru în mâner (marcaj albastru, domeniu 0/120 °C); țeavă de compensare a lungimii, cu racord filetat; racord de sistem G1½ exterior (cazan) și G1 interior (circuit de încălzire).
| Parametru | Valoare |
|---|---|
| Cod produs | 77819 |
| Distanță între axe | 125 mm |
| Racorduri la instalație | |
| Cazan: | G1½ exterior |
| Circuit de încălzire: | G1 interior |
| Domeniul temperaturii de lucru | |
| Mediu: | max. 95 °C de scurtă durată 120 °C |
| Presiunea instalației | max. 10 bar |
| Diametru nominal | DN 25 |
| Coeficient de debit Kvs | 7,6 m³/h |
| Izolație termică | polipropilenă EPP |
| Dimensiuni | |
| l x Î x A: | 248 x 400 x 155 mm |
| Pompă de circulație | Wilo Para RS 25–180/6 |
| Lungime | 180 mm |
| Grad de protecție | IP 44 (EN 60529) |
| Tensiune de alimentare | AC 230 V, 50 Hz |
| Clasă de eficiență energetică | A |
| Putere absorbită | |
| Wilo Para RS 25–180/6: | 3 − 43 W |
| Înălțime de pompare | |
| Wilo Para RS 25–180/6: | max. 6,7 m |
| Debit de pompare | |
| Wilo Para RS 25–180/6: | max. 3,2 m³/h |
| Moduri de funcționare/reglaje | |
| Wilo Para RS 25–180/6: | debit volumic constant PP (3), presiune constantă CP (3), turație constantă CC (3) |
| Opțiuni | vană de amestec și servomotor, se pot adăuga ulterior alte pompe de circulație |
