Manifold digital EUROFOLD® M4 BlueLine®
EUROFOLD® M4 este un manifold digital profesional din seria BlueLine®, conceput pentru efectuarea eficientă și sigură a măsurătorilor pe circuitele frigorifice. Echipamentul este potrivit pentru punerea în funcțiune, verificarea, diagnosticarea și întreținerea pompelor de căldură, instalațiilor de climatizare și sistemelor de refrigerare.

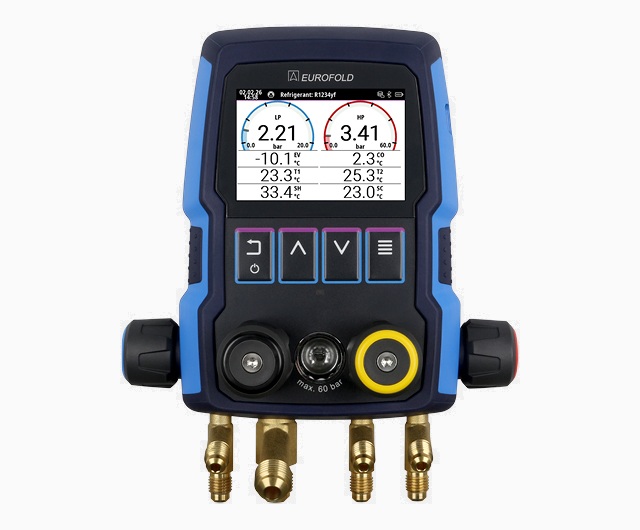

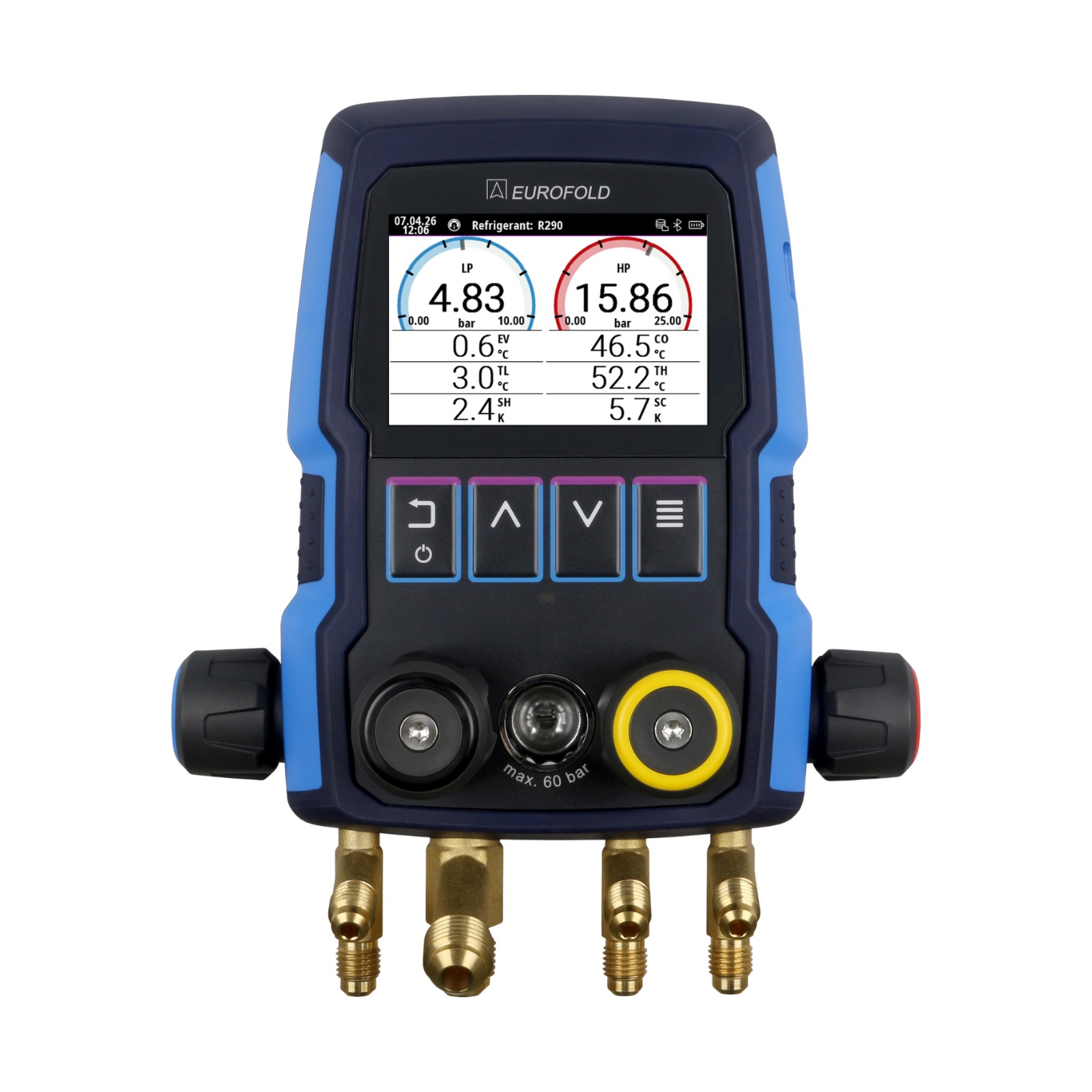

Valorile de presiune și temperatură sunt afișate clar pe ecranul exterior de înaltă rezoluție, permițând tehnicianului să analizeze rapid funcționarea instalației. Programele de măsurare predefinite ghidează utilizatorul pas cu pas, indicând punctele necesare de măsurare și contribuind la realizarea corectă și completă a procedurilor de testare.
Avantaje principale
- Manifold digital profesional pentru tehnica frigorifică
- Potrivit pentru pompe de căldură, instalații de climatizare și sisteme de refrigerare
- Măsurarea presiunii, vidului și temperaturii
- Programe de măsurare predefinite, cu ghidare pas cu pas
- Afișaj exterior color, de înaltă rezoluție, cu diagonala de 3,5"

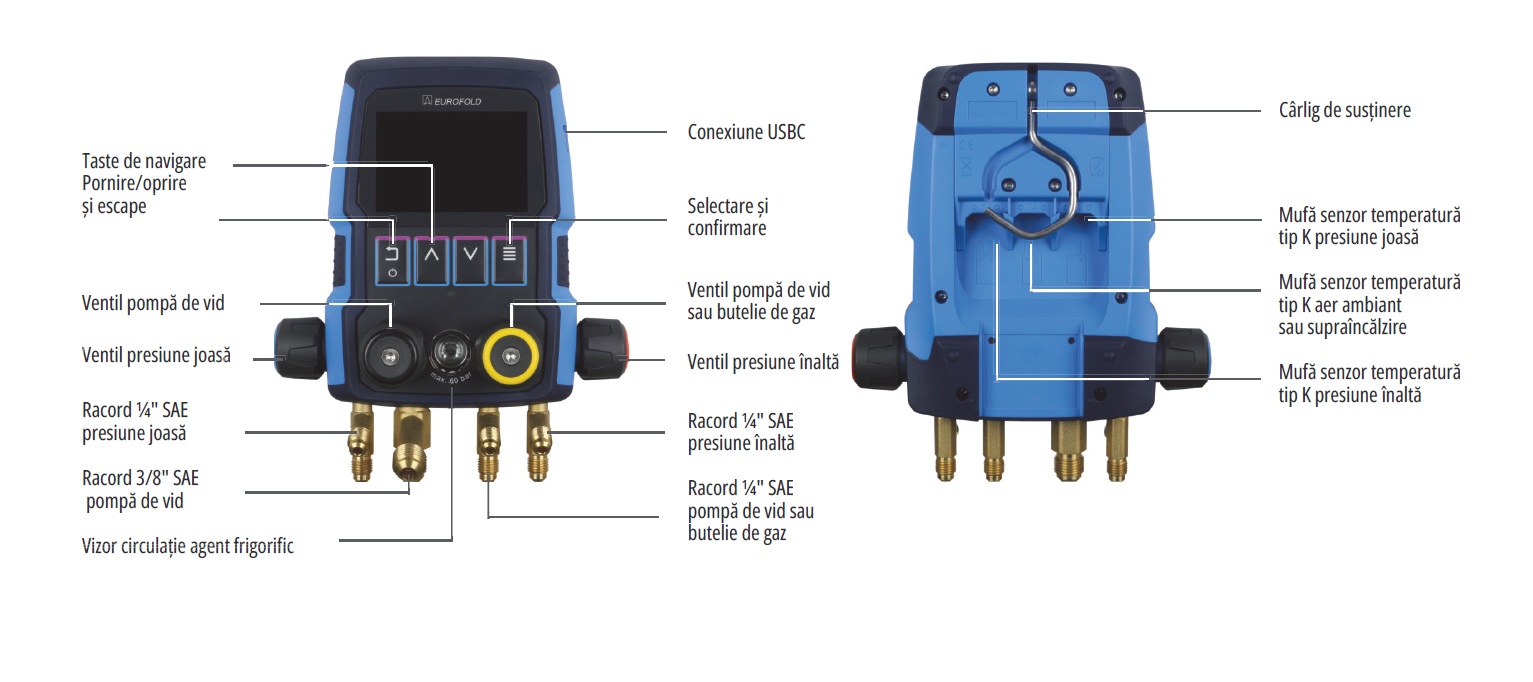

- Patru racorduri filetate cu ventile integrate
- Trei intrări pentru senzori de temperatură tip K
- Barometru integrat pentru compensarea condițiilor atmosferice
- Măsurători precise indiferent de variațiile presiunii ambientale
- Înregistrarea și documentarea sistematică a valorilor măsurate
- Transfer de date prin Bluetooth® sau cod QR
- Generarea automată a rapoartelor PDF prin EuroSoft® connect
- Acumulator litiu-ion cu autonomie de până la 32 de ore
- Construcție robustă, cu grad de protecție IP54
Măsurători complete pentru instalațiile frigorifice

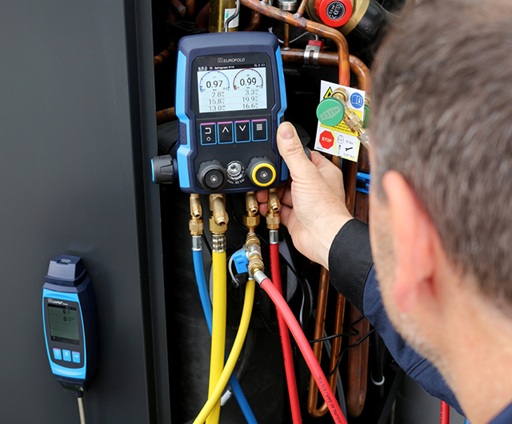

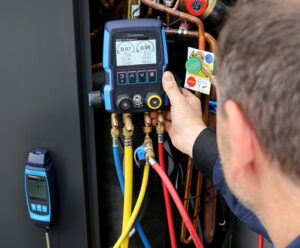

EUROFOLD® M4 permite conectarea simultană la instalația frigorifică, pompa de vid și butelia de agent frigorific. Cele patru racorduri cu ventile integrate facilitează efectuarea operațiunilor de vidare, încărcare, recuperare și verificare a circuitului.
Cele trei porturi pentru senzori de temperatură tip K permit măsurarea temperaturilor în mai multe puncte ale instalației. Astfel, tehnicianul poate analiza inclusiv sisteme frigorifice complexe și poate determina rapid parametrii necesari pentru evaluarea funcționării instalației.
Barometru integrat pentru precizie ridicată
Barometrul integrat măsoară presiunea atmosferică și contribuie la compensarea automată a condițiilor ambientale. Această funcție îmbunătățește precizia măsurătorilor și permite obținerea unor rezultate fiabile în diferite condiții de lucru.
Conectivitate inteligentă și gestionarea datelor
Valorile măsurate pot fi transferate prin Bluetooth® către aplicația gratuită EuroSoft® connect, disponibilă pentru dispozitive iOS, Android și Windows. Datele pot fi vizualizate în timp real, documentate și transformate automat într-un raport PDF profesional.
Conectarea este posibilă și prin cod QR. Rezultatele obținute pot fi distribuite prin e-mail, servicii cloud sau aplicații de management. Prin funcția opțională de înregistrare a datelor, valorile pot fi urmărite pe perioade mai lungi pentru analiza și optimizarea funcționării instalației.
Aplicații recomandate
- Punerea în funcțiune a pompelor de căldură
- Verificarea și mentenanța instalațiilor frigorifice
- Diagnosticarea sistemelor de climatizare
- Vidarea circuitelor frigorifice
- Încărcarea și recuperarea agenților frigorifici
- Măsurarea supraîncălzirii și subrăcirii
- Testarea presiunii și temperaturii în circuite frigorifice
- Documentarea profesională a lucrărilor de service
Agenți frigorifici compatibili
| Parametru |
Valoare |
| Agenți frigorifici |
R11, R14, R12, R22, R23, R32, R41, R114, R123, R1234yf,
R124, R125, R134a, R142B, R152a, R161, R236fa, R245fa,
R290, R404A, R407C, R407F, R410A, R600A, R744 |
Date tehnice – măsurarea presiunii
| Parametru |
Valoare |
| Interval de măsurare |
-1 ... 60 bar |
| Precizie |
±0,5% FS |
| Rezoluție |
0,01 bar |
| Presiune maximă |
60 bar |
Date tehnice – măsurarea vidului
| Parametru |
Valoare |
| Interval de măsurare |
0 ... 26 mbar |
| Precizie |
±10% RDG + 0,01 mbar |
| Rezoluție |
0,01 bar |
| Presiune maximă |
60 bar |
Date tehnice – măsurarea temperaturii
| Parametru |
Valoare |
| Interval de măsurare |
-20 ... 200°C |
| Precizie |
±1°C + 1 digit |
| Rezoluție |
0,1°C |
| Tip senzor |
Senzor de temperatură tip K |
| Număr porturi |
3 intrări pentru senzori de temperatură |
Specificații generale
| Parametru |
Valoare |
| Dimensiuni L × l × A |
210 × 177 × 77 mm |
| Greutate |
1,2 kg |
| Material carcasă |
2K ABS + PC / TPE |
| Tip afișaj |
Afișaj exterior de înaltă rezoluție, 3,5" |
| Interval presiune atmosferică |
750 ... 1.100 hPa |
| Interval umiditate |
20 ... 80% RH |
| Temperatură de funcționare |
-10 ... 40°C |
| Temperatură de depozitare |
-20 ... 50°C |
| Interfață de date |
Bluetooth® și generator cod QR |
| Conexiuni frigorifice |
3 × 1/4" SAE și 1 × 3/8" SAE |
| Conexiuni temperatură |
3 × mufă pentru senzor de temperatură tip K |
| Alimentare |
Cablu și adaptor USB-C |
| Tip baterie |
Acumulator litiu-ion, 3,6 V / 4.800 mAh |
| Autonomie |
Până la 32 de ore |
| Grad de protecție |
IP54, conform EN 60529 |
Soluție profesională pentru tehnicienii HVAC-R
Prin combinația dintre măsurarea precisă a presiunii, vidului și temperaturii, ghidarea prin programe predefinite și conectivitatea cu aplicația EuroSoft® connect, EUROFOLD® M4 reprezintă o soluție completă pentru lucrările profesionale de service HVAC-R.
Echipamentul contribuie la reducerea timpului necesar verificărilor, la documentarea clară a rezultatelor și la realizarea în siguranță a operațiunilor de punere în funcțiune și întreținere a instalațiilor frigorifice.
