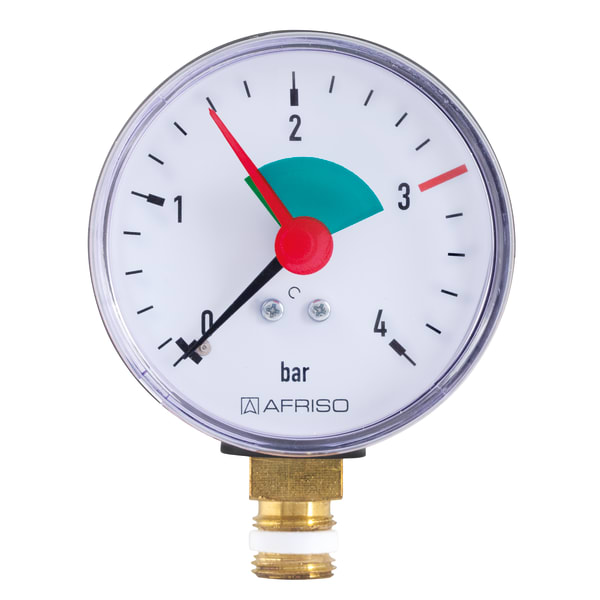

Manometru HZ 63 | 63911

Brand AFRISO

Cod produs 63911

Domeniu de utilizare instalatii termice/sanitare

Racord G1/4B

Poziție de montaj Radial

Carcasa 63

Unitate de masura bar

Categorii A.M.C. pentru instalații A.M.C. pentru uz industrial

Subcategorii A.M.C. pentru presiuni Manometre analogice

HZ63 0/6 bar 3/8 PTFE rad Kl.2,5 marcaj roșu 4 bar

Info

Domeniu de măsurare	0/6 bar
Valoare marcaj roșu (presiune maximă de operare)	4 bar
Carcasă ⌀ (dimensiune nominală)	63 mm
Racord	R3/8B
Etanșare racord	Auto-etanșare cu inel PTFE
Orientare racord	Inferior (radial)
Clasă de precizie	2,5
Standard	EN 837-1
Cod produs	63911

Beneficii

Aplicații

Pentru medii gazoase și lichide cu vâscozitate redusă, care nu cristalizează și nu atacă aliajele de cupru și EPDM.

Date tehnice
Tip	HZ63
Dimensiune nominală	63 mm
Clasă de precizie (EN 837-1/6)	2,5
Domeniu de măsurare	0/6 bar
Valoare marcaj roșu	4 bar
Domeniu de aplicare – sarcină statică	¾ din valoarea de scară completă
Domeniu de aplicare – sarcină dinamică	⅔ din valoarea de scară completă
Domeniu de aplicare – pe termen scurt	Valoarea de scară completă
Interval temperatură de funcționare – mediu	max. 60 °C
Interval temperatură de funcționare – ambient	-20/+60 °C
Performanță termică – temperatură în creștere	aprox. ±0,4 %/10 K din valoarea de scară completă
Performanță termică – temperatură în scădere	aprox. ±0,4 %/10 K din valoarea de scară completă
Grad de protecție	IP 32 (EN 60529)
Execuție standard

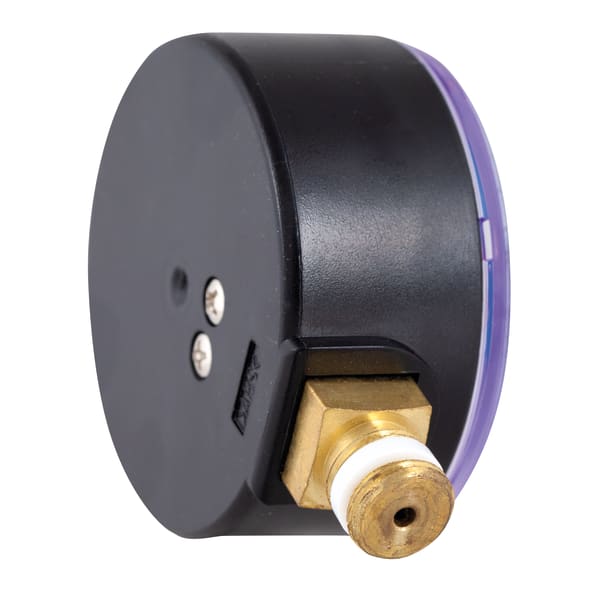

Racord	R3/8B, alamă, racord inferior (radial), auto-etanșare cu inel PTFE
Element de măsurare	Tub Bourdon tip C, aliaj de cupru
Mecanism	Alamă

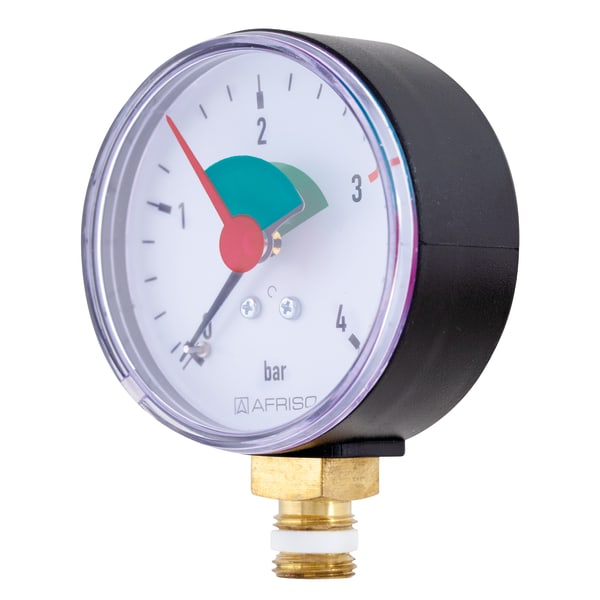

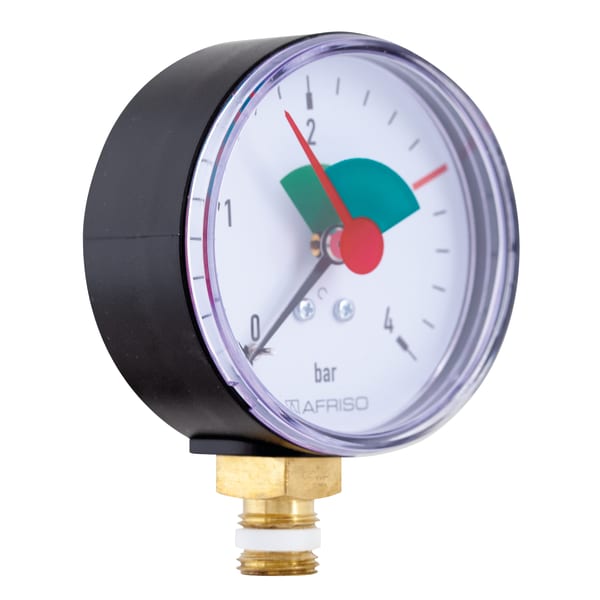

Cadran	Plastic, alb; scală neagră cu marcaj roșu la 4 bar
Indicator	Plastic, negru

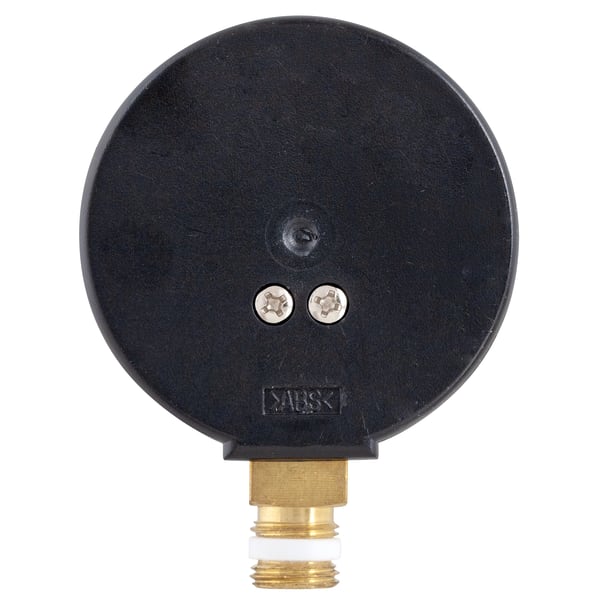

Carcasă	Plastic (ABS), negru, rezistent la impact și coroziune
Fereastră	Plastic, clipsat
