Beneficii:
Aplicatie:
Proiectat pentru aplicatii foarte solicitante in ceea ce priveste calitatea suprafetei si puritatea partilor umede, in special pentru masurarea gazelor ultrapure.
! Pentru masurarea gazelor sau a vaporilor respectati tabelul „Criterii de selectie conform EN 837-2” (vezi anexa)!
| Parametru | Valoare |
|---|---|

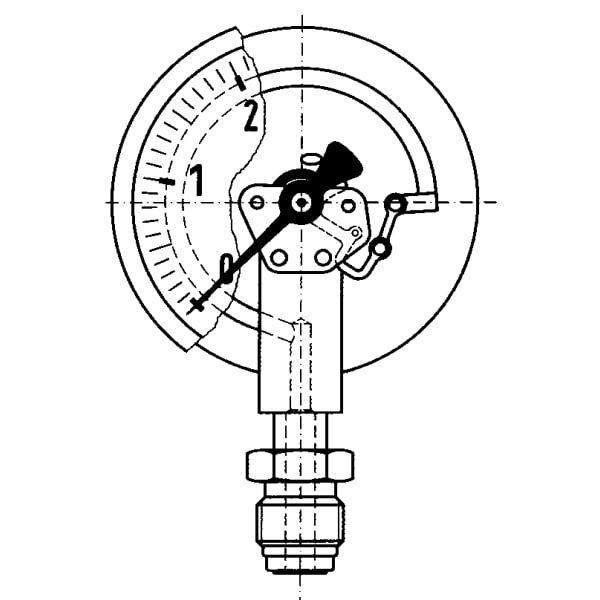

| Cod produs | 87004302 |
| Tip | D3 |
| Dimensiunea nominala | Dimensiune nominala: 63 clasa de precizie (EN 837-1/6): 1,6 game (EN 837-1/5): vezi tabelul de comenzi |
| Mediu de calibrare | Azot sau aer uscat |
| Zona de aplicare | sarcina statica: 3⁄4 x valoarea completa sarcina dinamica: 2⁄3 x valoarea completa pe termen scurt: valoarea completa |
| Interval de temperatura de functionare | Mediu: max. 150 °C Ambient: -20/+60 °C |
| Performanta la temperatura | Eroare de indicare cand temperatura sistemului de masurare se abate de la temperatura normala de 20 °C: cu o crestere a temperaturii cca. ± 0,4%/10 K, scadere a temperaturii aprox. ± 0,4 %/10 K vom jeweiligen Skalenendwert |
| Grad de protectie | IP 32 (EN 60529) |
| Design standard | |
| Racord | otel inoxidabil 316 Ti/316 L, jos 1⁄4-18 NPT |
| Element de masurare | Tub Bourdon, otel inoxidabil 316 Ti/316 L ≤ 60 bar: tub tip „C”. > 60 bar: tub elicoidal etanseitate testata cu heliu, Debit ≤ 10-9 mbar x l/s |
| Parti umede | Conexiune, Element de masurare otel inoxidabil 316 Ti/316 L curatat, spalat cu azot, electrolustruit, rugozitatea suprafetei ≤ Ra 0,6 μm |
| Mecanism | Otel inoxidabil |
| Cadran | Aluminiu, alb Scalare: negru eticheta: gaz ultra-pur |
| Ac indicator | Aluminiu, negru |
| Carcasa | Otel inoxidabil 304, cu dispozitiv de evacuare in spate |
| Apasati pe rama | Otel inoxidabil 304, blank |
| Geam | plastic |
