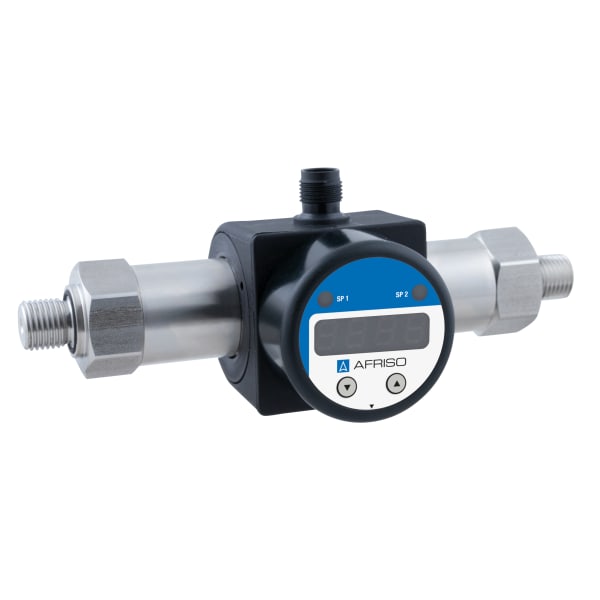

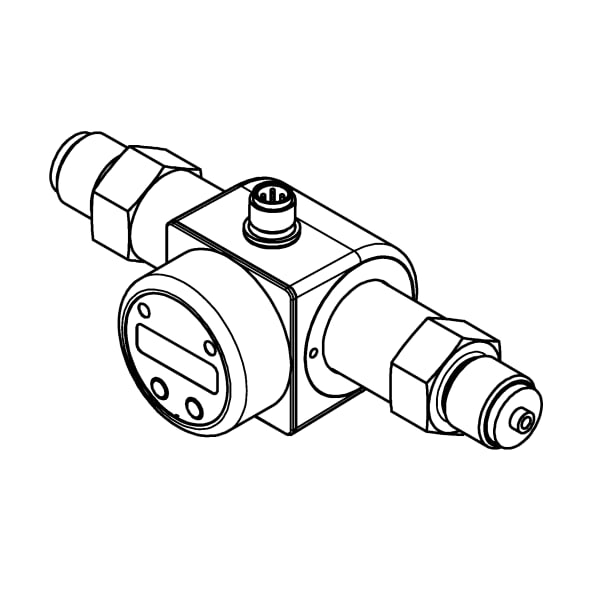

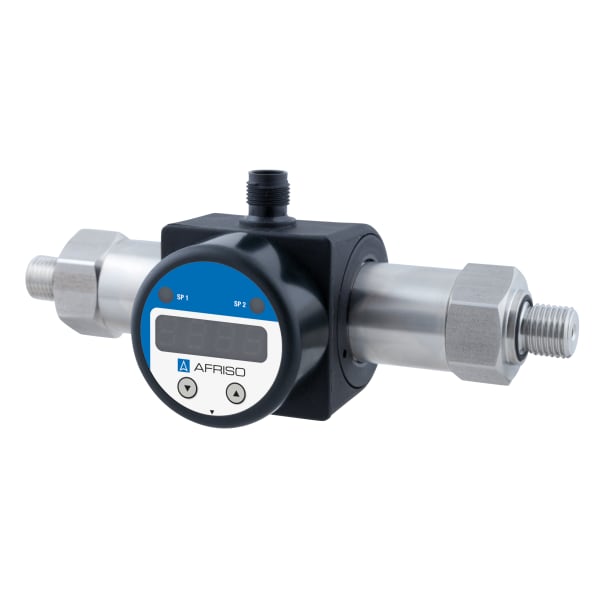

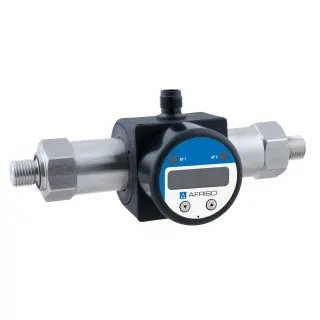

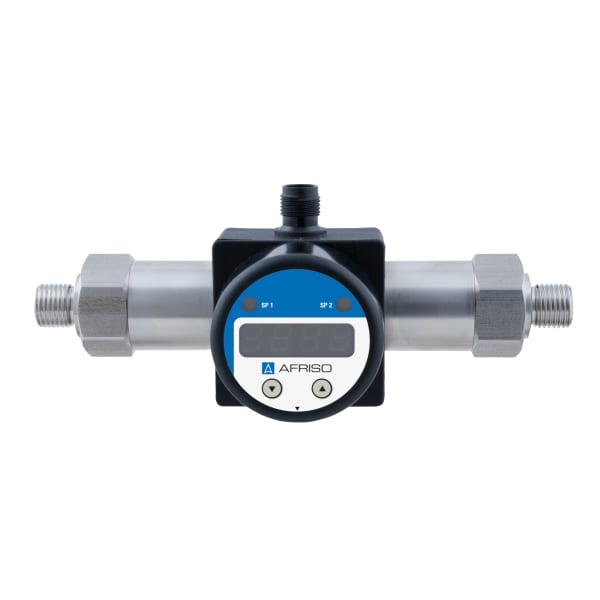

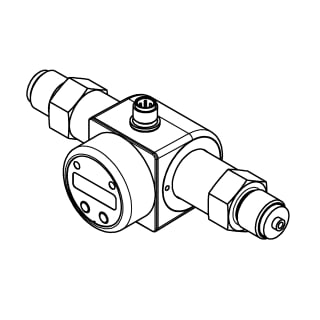

Aplicație: Traductor electronic de presiune cu afișaj și ieșire de comutare, conform paginii AFRISO. Descriere: Traductor de presiune DeltaFox DMU 21 D; valorile tehnice exacte ale variantei 33410101109011 sunt prezentate în tabel și provin exclusiv de pe pagina oficială AFRISO.
| Parametru | Valoare |
|---|---|
| Cod produs | 33410101109011 |
| Tip | Traductor de presiune DeltaFox DMU 21 D |
| Plaja de măsurare | 0/1 bar |
| Conexiune | G½B |
| Conexiune | DIN 3852 |
| Conexiune electrică | Connector M12 x 1, 5-pin |
| Precizia de măsurare | Abatere de la curba caracteristică conform IEC 60770 – reglare la punctele-limită (neliniaritate, histerezis, repetabilitate) |
| Precizia de măsurare | ≤ ± 1 % FSO (BFSL) |
| Afișaj | 4-digit, red 7-segment, LED display,; Ziffernhöhe 7 mm,; range -1,999/+9,999,; Genauigkeit 0,1 % ± 1 Digit,; digital damping 0.3/30 s (programmable),; Anzeigegehäuse um 330° drehbar |
| Posibilități de reglare | Turn down 1:10; Bezugspunkt für Schalt- und Analogausgang wählbar auf + Anschluss, – Anschluss oder Differenzdruck |
| Precizia de măsurare | 0/1 bar |
| Domeniu de utilizare | The maximum pressure in the system (maximum static pressure, one end) must not exceed the full scale value (FS). |
| Mediu | -40/+125 °C |
| Ambient | -25/+85 °C |
| Depozitare | -40/+85 °C |
| Conexiune de proces | G½B (DIN 3852, both pressure connections rotatable by 300°) |
| Carcasă | Plastic (PA 6.6, polycarbonate) |
| Diafragmă | Oțel inoxidabil 316 L |
| Conexiune de presiune | Oțel inoxidabil 316 L |
| Etanșare | FKM |
| Piese în contact cu mediul | diaphragm, Druckanschluss, Seal |
| Tensiune de alimentare | DC 24 V ± 10 % |
| Semnal de ieșire | 3 fire, 4–20 mA |
| Ieșire de comutare | 1 open collector (PNP), max. 125 mA |
| Ieșire de comutare | Status indication via LED; Ein- und Ausschaltverzögerung 0 bis 100 s; repeatability: ≤ ± 0.5% FSO |
| Sarcină | 500 Ω |
| Protecție electrică | protejat la scurtcircuit și la inversarea polarității |
| Conexiune electrică | Connector M12 x 1, 5-pin |
| Grad de protecție | IP 65 (EN 60529) |
| Conformitate CE | Directiva EMC 2014/30/EU; Directiva RoHS 2011/65/EU; Directiva privind echipamentele sub presiune 2014/68/EU |
| Conținutul livrării | Pressure transducer DMU 21 D Montagewinkel 2 screws |
| Sursă produs | https://www.afriso.com/products/industrial-technology/electronic-pressure-measuring-instruments/dmu-21-d/33410101109011-dmu-21-d-4-20ma-3-leiter-1xpnp-0-1-0bar-g1-2b-din3852 |
