| Descriere produs |
| Produs |
Set pentru teste de etanșeitate AFRISO CAPBs® DPK 60-6 sens |
| Model |
CAPBs® Set DPK 60-6 sens |
| Cod produs |
P00098 |
| Tip produs |
Set profesional pentru teste de etanșeitate și măsurarea presiunii |
| Descriere |
Set gata de utilizare, livrat în geantă de sistem, cu modul senzor CAPBs® sens PS 40, accesorii de conectare și dopuri de testare pentru aplicații uzuale de verificare a etanșeității și măsurare a presiunii în instalațiile HVAC. |
| Avantaje și funcții |
| Utilizare profesională |
Set de bază pentru realizarea testelor profesionale de etanșeitate cu modulele wireless CAPBs®. |
| Modul de presiune |
Include modul senzor CAPBs® sens pentru măsurarea presiunii în domeniul -1 / +6 bar. |
| Sistem modular |
Set modular conceput pentru aplicații profesionale de testare a etanșeității și presiunii. |
| Geantă de sistem |
Geantă modulară robustă System Case M „DPK”. |
| Compatibilitate geantă |
Compatibilă cu sistemele de cutii și rafturi Sortimo-Boxx. |
| Evaluarea măsurătorilor |
Poate fi utilizat împreună cu instrumentele de măsurare AFRISO BlueLine, smartphone-uri sau tablete ca unități de evaluare. |
| Aplicații |
| Teste conform DVGW G600 |
Teste de presiune conform fișei de lucru DVGW G600. |
| Conducte de gaz – etanșeitate |
Teste de etanșeitate la 150 mbar. |
| Conducte de gaz – sarcină |
Teste de sarcină la 1 bar. |
| Conducte de gaz – presiune |
Verificarea presiunii de racordare și a presiunii de curgere. |
| Conducte de gaz – pierdere de presiune |
Verificarea pierderilor de presiune în conductele de gaz. |
| Conducte de apă potabilă – etanșeitate |
Teste de etanșeitate la 150 mbar conform ZVSHK. |
| Conducte de apă potabilă – rezistență |
Teste de rezistență la 3 bar conform ZVSHK (Asociația Centrală Germană a Industriei HVAC). |
| Instalații de încălzire |
Teste de recepție pentru conductele instalațiilor de încălzire. |
| Instalații solare |
Teste de recepție pentru conductele instalațiilor solare. |
| Încălzire prin pardoseală |
Teste de recepție pentru sistemele de încălzire prin pardoseală. |
| Conducte GPL |
Teste de recepție pentru conductele de gaz lichefiat. |
| Conducte de combustibil lichid |
Teste de recepție pentru conductele de combustibil lichid. |
| Date tehnice |
| Domeniu de măsurare |
-1 / +6 bar |
| Modul senzor |
CAPBs® sens PS 40 |
| Domeniu modul senzor |
6 bar |
| Conexiune modul senzor |
Ø 8 mm |
| Dimensiuni modul senzor (L × H × A) |
42 × 74 × 35 mm |
| Dimensiuni geantă (L × H × A) |
367 × 72 × 316 mm |

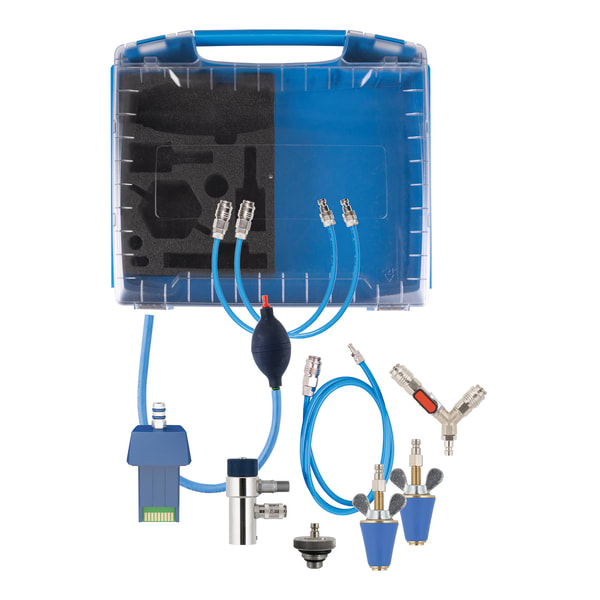

| Pachet de livrare |
| Modul senzor de presiune |
CAPBs® sens PS 40, 6 bar, conexiune Ø 8 mm |
| Supapă de testare |
Supapă de testare cu cuplaj rapid și supapă de reglare fină |
| Pompă manuală |
Pompă manuală tip pară, cu supapă și furtun de conectare |
| Dopuri de testare |
2 × dopuri conice pentru diametre de conductă ¾" – 1¼", cu niplu de conectare |
| Conector Y |
1 × conector Y cu 2 cuplaje rapide și 1 niplu de conectare |
| Furtunuri de conectare |
Furtunuri cu niplu de conectare și cuplaj rapid |
| Geantă |
Geantă modulară System Case M „DPK” |
| Accesorii compatibile |
| Mâner CAPBs® cu interfață Basic IF 10 |
Cod P00052 |
| Mâner CAPBs® Device Logger cu interfață Logger IF 20 |
Cod P00100 |
| Pompe compatibile / piese de schimb |
| Pompă manuală tip pară |
Cu 2 supape – cod 523082 |
| Pompă manuală cu racord ADV |
Cod 511262 |
| Dopuri și piese de conectare |
| Dop de testare conic ½" – ¾" |
SN5, niplu DN 5 – cod 500678-1 |
| Dop de testare conic ¾" – 1¼" |
SN5, niplu DN 5 – cod 500678-2 |
| Dop de testare cilindric ½" |
SN5, niplu DN 5 – cod 500678-3 |
| Dop de testare cilindric ¾" |
SN5, niplu DN 5 – cod 500678-4 |
| Dop de testare cilindric 1" |
SN5, niplu DN 5 – cod 500678-5 |
| Dop de testare cilindric 1¼" |
SN5, niplu DN 5 – cod 500678-6 |
| Dop conexiune multiplă G⅜ + ¾ AG |
SN5, niplu DN 5 – cod 500679-1 |
| Dop conexiune multiplă G½ + 1 AG |
SN5, niplu DN 5 – cod 500679-2 |
| Dop de testare G½ AG |
SN5, niplu DN 5 – cod 500694 |
| Dop de testare G1¼ AG |
SN5, niplu DN 5 – cod 500679-3 |
| Adaptor pentru compresor |
1 × cuplaj DN 5 și 1 × niplu DN 7,2 – cod 500696 |
| Adaptor de testare G⅜ IG |
SN5, niplu DN 5, pentru sistem cu cuplaj rapid – cod 511171 |
| Adaptor de testare G½ IG |
SN5, niplu DN 5, pentru sistem cu cuplaj rapid – cod 511172 |
| Adaptor de testare G¾ IG |
SN5, niplu DN 5, pentru sistem cu cuplaj rapid – cod 511173 |
| Furtunuri și transport |
| Furtun de umplere ADV |
1 × niplu DN 7,2 și conexiune ADV – cod 511111 |
| Geantă System Case M „DPK” |
Pentru CAPBs® Set DPK 60-6 sens – cod 500904 |
| Calibrare și servicii |
| Calibrare ISO presiune |
Cod 524210-01 – pentru S2600, S4600 ST, CAPBs® sens PS și CAPBs® sens PT |
